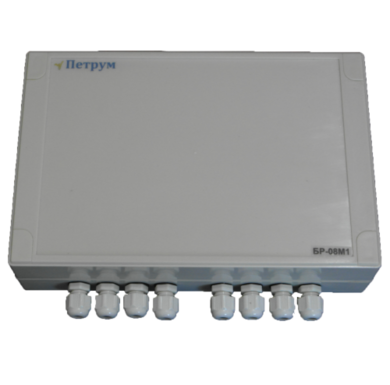

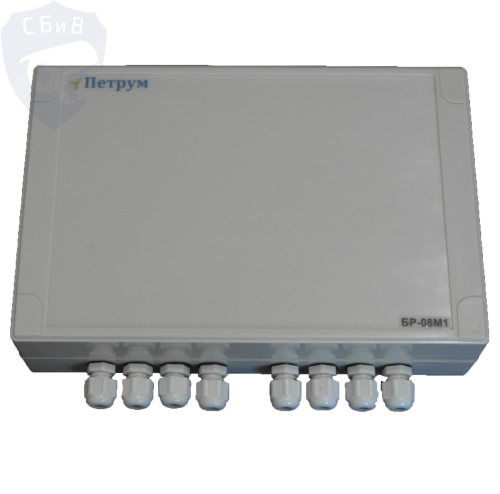

БР-08М1. Коммутатор с питанием по PoE 8 портов (уличный).

Порт №1 (ХТ3) предназначен для подключения к базовому блоку ПКРУ-08/ххх. Порт №2 (ХТ5) предназначен для продолжения магистрали и подключения другого блока БР, или оконечного устройства (видеокамера, точка доступа и т.д.). Порты №3-8 (ХТ6-ХТ8, ХТ10-ХТ12) предназначены для подключения оконечных устройств (видеокамера и тд.).

БР-08 автоматически определяет подключенные устройства и классифицирует их, в результате питание РоЕ подается индивидуально для каждого подключенного устройства в соответствии с классификацией (0…4). Если подключенное оконечное устройство не поддерживает питание РоЕ, на данный порт подача питания отключается, при этом передача сигнала продолжается. На каждом порту коммутационного устройства присутствуют светодиодные индикаторы свидетельствующие о наличии/отсутствии передачи питания РоЕ к потребителю.

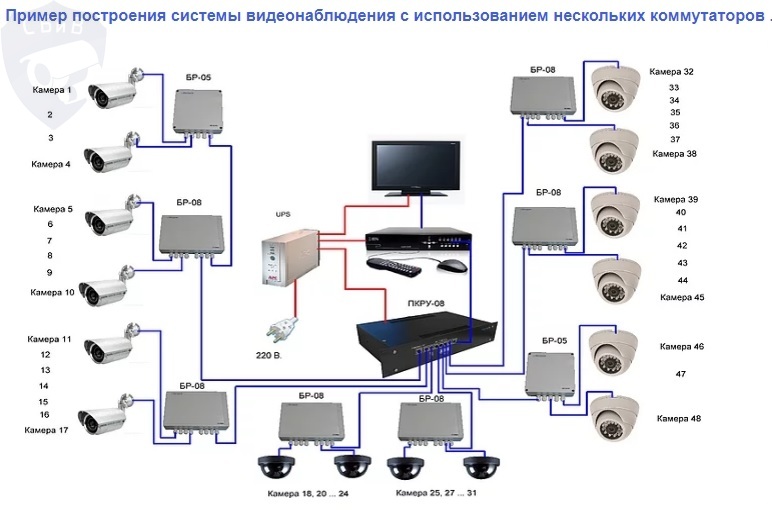

Для подключения магистральных линий, от ПКРУ-08 до коммутаторов БР и от одного БР до другого, рекомендуется использовать 4-х парный кабель с медными жилами UTP 4х2х0,5 кат. 5е. Для подключения видеокамер можно использовать 2-х парный кабель UTP 2х2х0,5.

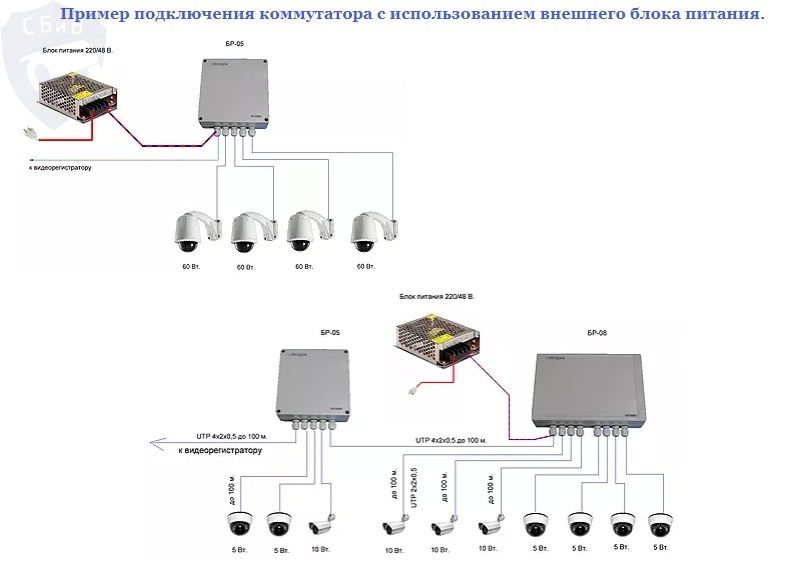

Коммутатор БР-08 является коммутационным устройством РоЕ+, который сам питается по РоЕ. В случае необходимости коммутатор может быть использован самостоятельно (отдельно от базового и др. коммутационных устройств), необходимо подать питание 48-57В. от внешнего источника на предназначенный для этой цели разъем ХТ1.

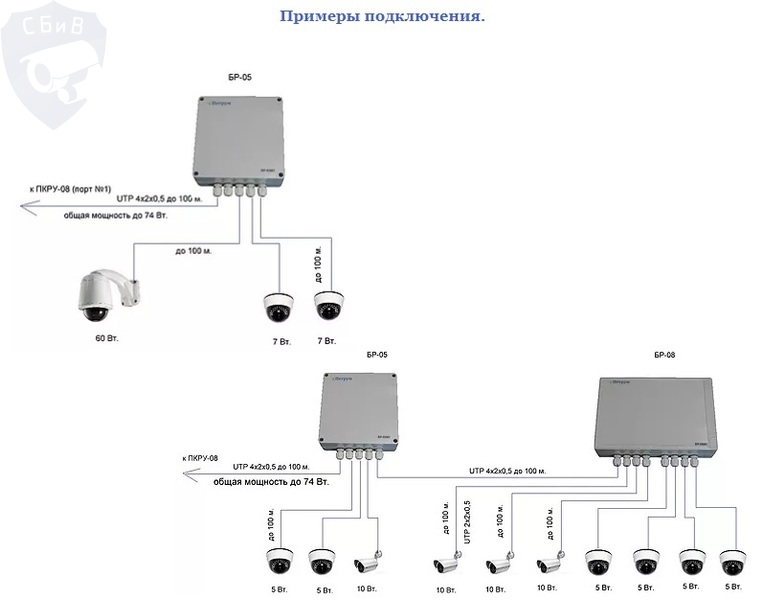

При использовании БР-08М1 в составе базового блока ПКРУ-08 к любому порту блока БР-08 может быть подключена нагрузка до 74 Вт. При этом общая мощность всех подключенных устройств не должна превышать 74 Вт. При использовании БР-08 самостоятельно (с питанием от внешнего источника), к каждому порту может быть подключена нагрузка до 74 Вт. на каждый порт.

IP устройства не поддерживающие питания по PoE могут подключаться через сплиттер, например TL-POE10R.

Технические характеристики Петрум БР-08М1

• Единица измерения: 1 шт
• Габариты (мм): 240x160x65
• Масса (кг): 1.15
• Количество портов RJ-45: 8
• Тип: неуправляемый
• Метод коммутации: Store-and-Forward
• Скорость соединения: 10/100 Мбит/с.
• Коммутационная способность: 1Гб.
• Поддержка стандартов: IEEE802.3 10Base-T, IEEE802.3u 100Base-TX
• Авто определение MDI/MDIX: есть
• Поддержка MAC адресов: есть
• Количество портов с поддержкой РоЕ+: 7
• Поддерживаемые стандарты РоЕ: IEEЕ802.3af/at
• Мощность РоЕ+: 74Вт/порт
• Авто определение устройств с поддержкой РоЕ, мягкий пуск: есть
• Авто определение классификации устройств РоЕ: есть
• Авто определение полярности РоЕ/защита от переполюсовки: есть
• Возможность стекирования: есть
• Светодиодные индикаторы: Aсt, PoE, питание
• Напряжение питания: по РоЕ или 48-57В. от внешнего источника
• Потребляемая мощность без нагрузки: не более 1 Вт.
• Степень защиты: IP65
• Способ крепления: настенный
• Температура эксплуатации: -20/+45°С
• Размеры: 240х160х65 мм.
• Вес: не более 1,15 кг.
