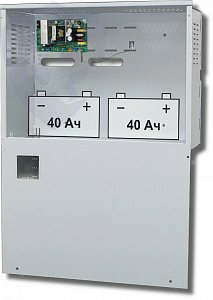

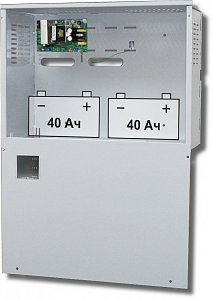

СКАТ 1200И7 исп.5000

Кол-во

Назначение изделия

Предназначен для обеспечения бесперебойным питанием систем ОПС, видеонаблюдения, мини АТС и других потребителей с минимальным напряжением 12 В.

Особенности

- автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений “Переход на резерв”, “Наличие АКБ”, “Наличие выходного напряжения” посредством выходов “открытый коллектор” и “Уровень напряжения АКБ” (аналоговый выход);
- автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв»;
- повышенную надежность за счет использования двух независимых АКБ – основной (АКБ1) и дополнительной (АКБ2);
- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ.

Дополнительные характеристики

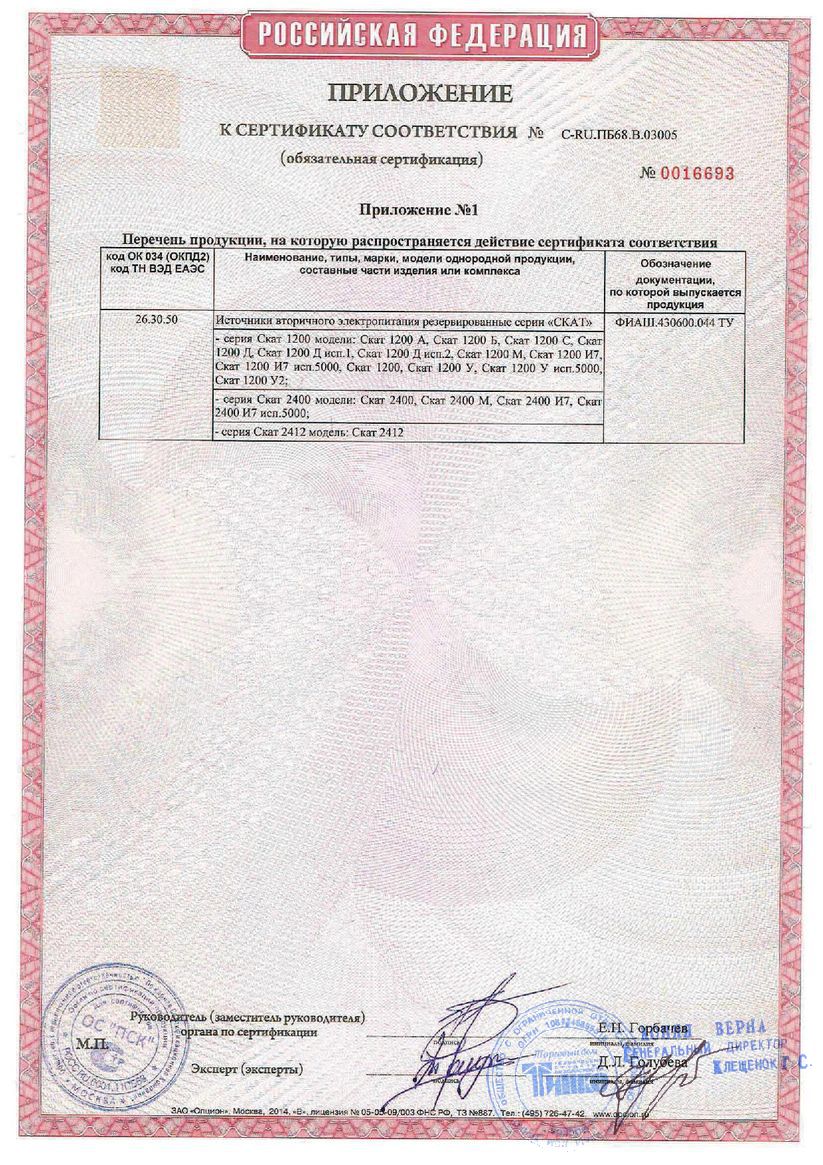

Сертификаты

Тип устройстваИсточник вторичного электропитания резервированный
Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Диагностические выходытип "ОК": "Переход на резерв"; "Наличие АКБ"; "Наличие выходного напряжения"
Напряжение питания, B:
- от сети переменного тока150…250
Потребляемая мощность:
- от сети переменного тока 120 ВА
Выходное напряжение, В:
- при питании от сети переменного тока12.9…14
- при питании от аккумуляторной батареи9.5…13.4
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более30
Выходной ток, А:
- номинальный при наличии основного питания4
- максимальный при наличии основного питания5
Тип используемого аккумулятора12В 40 Ач
Количество аккумуляторов, шт1 (2)
Защита от короткого замыканияЕсть
Защита аккумулятора от глубокого разрядаЕсть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В10.5…11
Ток заряда аккумуляторной батареи, А0.45…0.65
Диапазон рабочих температур, °С-10…+40
Габаритные размеры, мм445х328х193

Тип устройства

Источник вторичного электропитания резервированный

Выходной ток, А:

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

- номинальный при наличии основного питания

Диагностические выходы

тип "ОК": "Переход на резерв"; "Наличие АКБ"; "Наличие выходного напряжения"

- максимальный при наличии основного питания

Напряжение питания, B:

Тип используемого аккумулятора

12В 40 Ач

- от сети переменного тока

150…250

Количество аккумуляторов, шт

1 (2)

Потребляемая мощность:

Защита от короткого замыкания

Есть

- от сети переменного тока

120 ВА

Защита аккумулятора от глубокого разряда

Есть

Выходное напряжение, В:

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

10.5…11

- при питании от сети переменного тока

12.9…14

Ток заряда аккумуляторной батареи, А

0.45…0.65

- при питании от аккумуляторной батареи

9.5…13.4

Диапазон рабочих температур, °С

-10…+40

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

Габаритные размеры, мм

445х328х193
