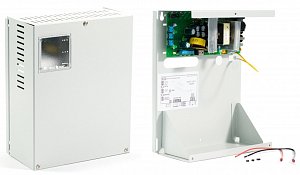

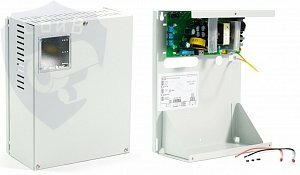

СКАТ 1200У

Кол-во

Назначение изделия

Предназначен для гарантированного электроснабжения постоянным током технических средств охраны, сигнализации и связи.

Особенности

- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- световую сигнализацию (мигание индикатора АКБ 1 раз в секунду) о скором отключении выходного напряжения по разряду АКБ;
- световую сигнализацию (кратковременное включение индикатора АКБ 1 раз в 4 секунды) об отключении выходного напряжения в режиме «РЕЗЕРВ» по разряду АКБ;
- автоматический переход на резервное питание от аккумуляторной батареи при снижении напряжения электрической сети ниже допустимого уровня (п. 5 таблицы) или при отключении электрической сети, режим «Резерв»;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- двухступенчатую защиту АКБ от глубокого разряда (индикация разряженного состояния АКБ и последующее отключение нагрузки в резервном режиме;
- автоматическую защиту (отключение выхода на 1 минуту) от короткого замыкания или повышения выходного тока выше максимального значения;
- защиту от короткого замыкания клемм АКБ;
- защиту от переполюсовки клемм АКБ, при помощи самовосстанавливающегося предохранителя;
- возможность подключения к источнику Скат-1200У источников резервного питания Скат-1200Р5 или Скат-1200Р20, предназначенных для увеличения длительности работы Скат-1200У в режиме «Резерв» при отключении электрической сети. Количество подключаемых параллельно источников резервного питания не ограничено;
- режим «холодный запуск» позволяет восстановить работоспособность источника при подключении исправной и заряженной АКБ в отсутствии сети;
- автоматическое формирование и передачу во внешние цепи трех информационных сигналов в формате открытый коллектор («ОК»): об отсутствии выходного напряжения, об отсутствии напряжения сети и об отсутствии напряжения АКБ;
- возможность диагностики источника через диагностический разъем.

Комплектация

Вставка плавкая ВПБ6-11 3,0 А 250 В, вставка плавкая ВПБ6-13 5,0 А 250 В, вставка плавкая ВП2Б 6,3 А 250 В, дюбель с шурупом (3 шт.), втулка (3 шт.)

Дополнительные характеристики

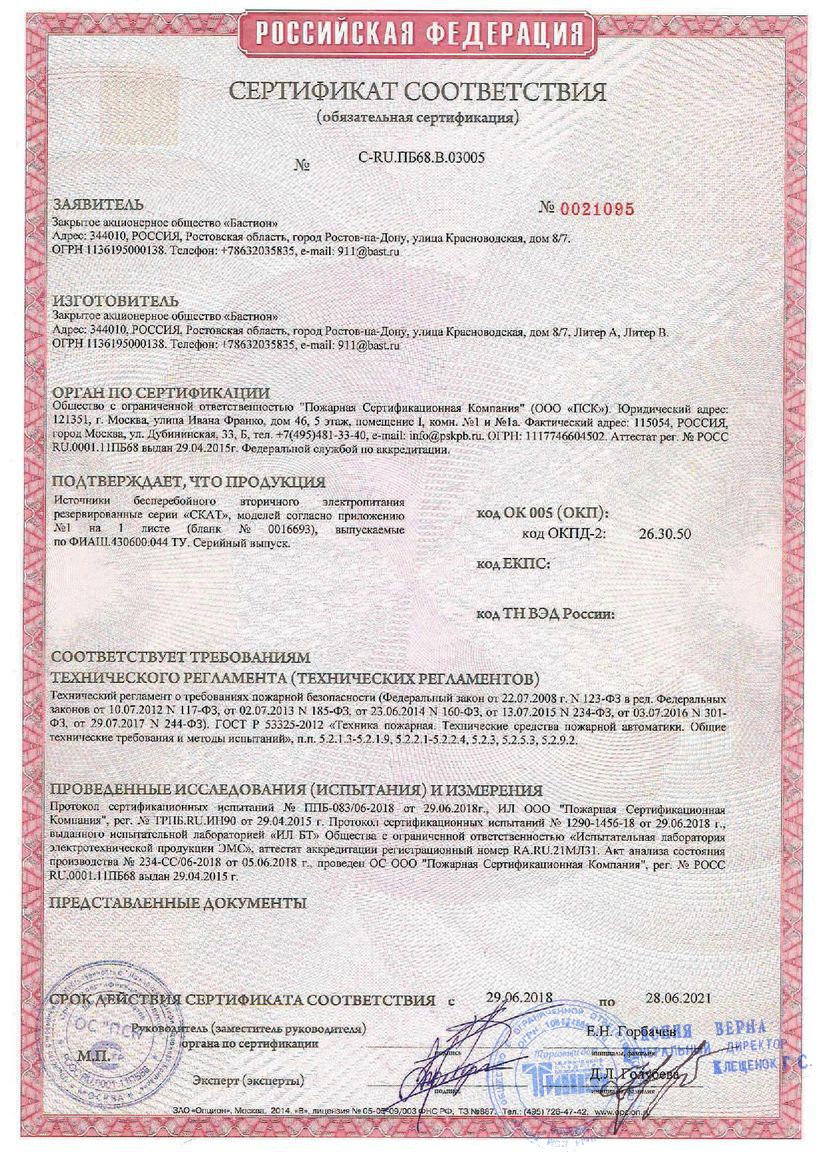

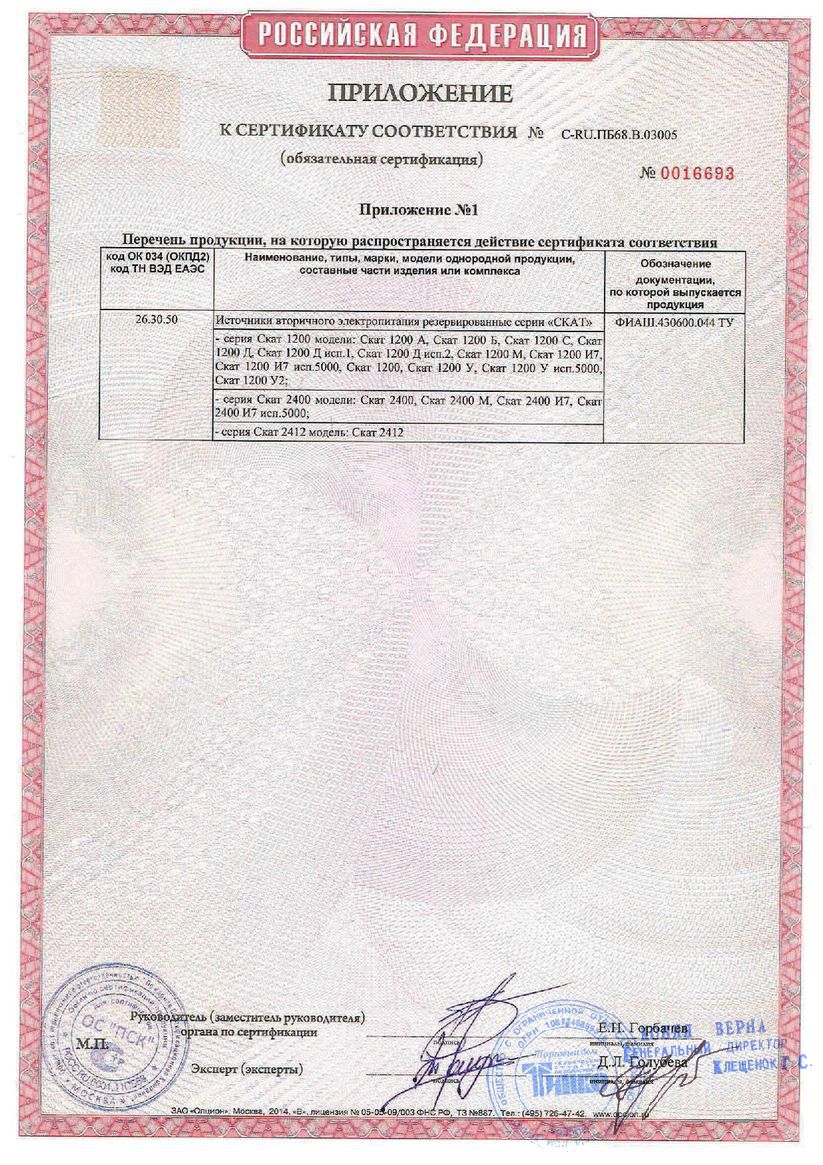

Сертификаты

Тип устройстваИсточник вторичного электропитания резервированный
Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Диагностические выходытип "СК": “Переход на резерв"; “Наличие АКБ"; “Наличие выходного напряжения"
Напряжение питания, B:
- от сети переменного тока170…242
Потребляемая мощность:
- от сети переменного тока 160 ВА
Выходное напряжение, В:
- при питании от сети переменного тока13.2…13.95
- при питании от аккумуляторной батареи10.5…12.5
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более30
Выходной ток, А:
- номинальный при наличии основного питания5.5
- максимальный при наличии основного питания6.5
Тип используемого аккумулятора12В 17 Ач
Количество аккумуляторов, шт1
Защита от короткого замыканияЕсть
Защита аккумулятора от глубокого разрядаЕсть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В10.5…11
Ток заряда аккумуляторной батареи, А1.0
Степень защитыIP20
Диапазон рабочих температур, °С-10…+40
Габаритные размеры, мм230х285х120

Тип устройства

Источник вторичного электропитания резервированный

- номинальный при наличии основного питания

5.5

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

- максимальный при наличии основного питания

6.5

Диагностические выходы

тип "СК": “Переход на резерв"; “Наличие АКБ"; “Наличие выходного напряжения"

Тип используемого аккумулятора

12В 17 Ач

Напряжение питания, B:

Количество аккумуляторов, шт

- от сети переменного тока

170…242

Защита от короткого замыкания

Есть

Потребляемая мощность:

Защита аккумулятора от глубокого разряда

Есть

- от сети переменного тока

160 ВА

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

10.5…11

Выходное напряжение, В:

Ток заряда аккумуляторной батареи, А

1.0

- при питании от сети переменного тока

13.2…13.95

Степень защиты

IP20

- при питании от аккумуляторной батареи

10.5…12.5

Диапазон рабочих температур, °С

-10…+40

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

Габаритные размеры, мм

230х285х120

Выходной ток, А:
