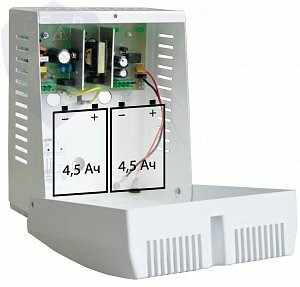

СКАТ 2400М

Кол-во

Назначение изделия

Предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока.

Особенности

- световая индикация режимов работы;
- автоматический переход на резервное питание от аккумуляторной батареи при снижении напряжения электрической сети ниже допустимого уровня;
- резервное питание нагрузки постоянным напряжением;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии изделия;
- выдача информационного сообщения «Переход на резерв», посредством переключения контактов реле. При наличии сети контакты замкнуты, при пропадании сети контакты размыкаются;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».

Комплектация

Вставка плавкая ВПТ6 2,0 А (2 шт.), вставка плавкая ВПТ6 3,0 А, перемычка аккумуляторная, пластмассовый дюбель с шурупом (3 шт.), втулка дистанционная (3 шт.)

Дополнительные характеристики

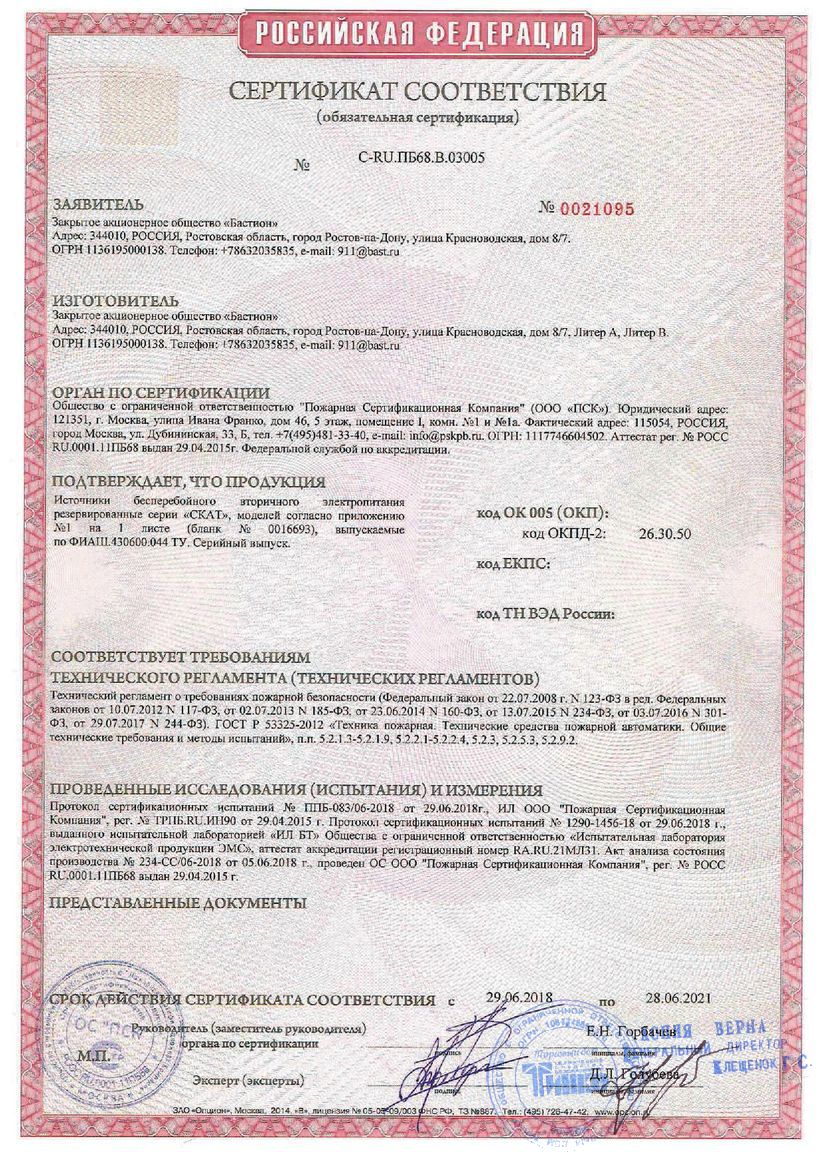

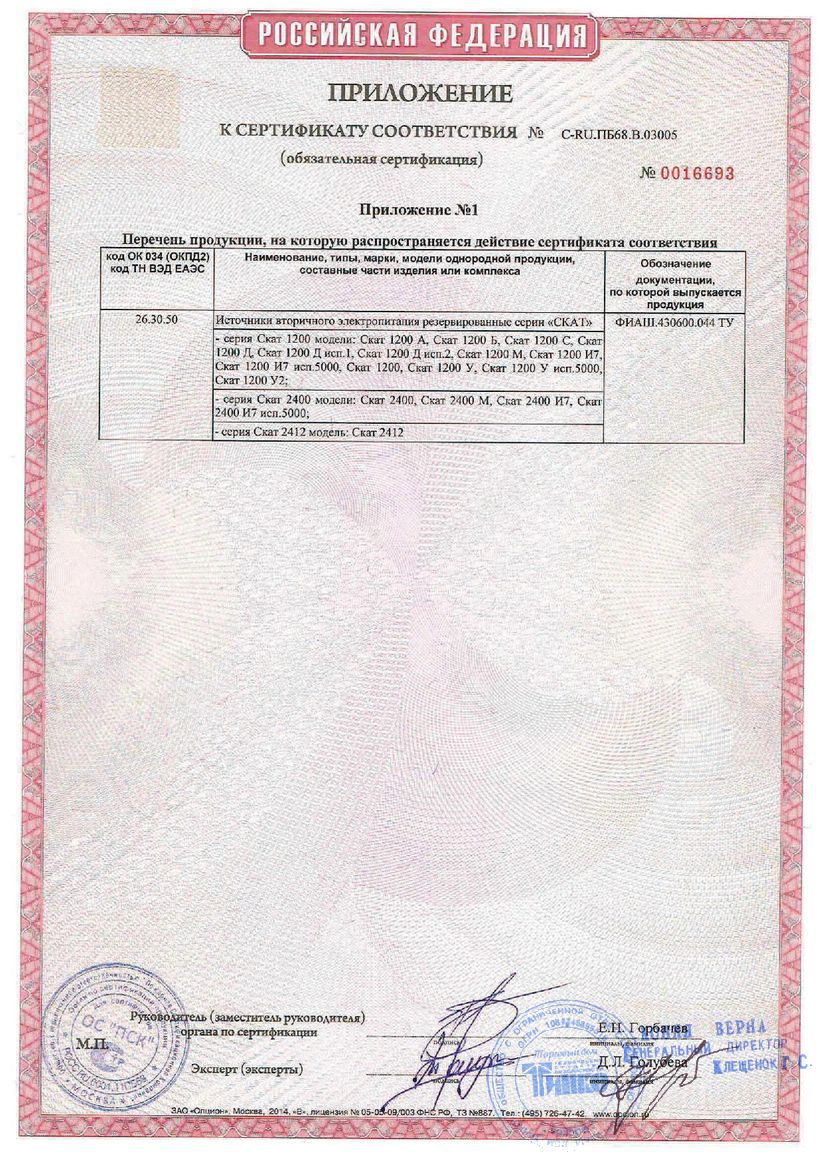

Сертификаты

Тип устройстваИсточник вторичного электропитания резервированный
Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Диагностические выходытип "СК": “Переход на резерв"
Напряжение питания, B:
- от сети переменного тока175…245
Потребляемая мощность:
- от сети переменного тока 5 ВА
Выходное напряжение, В:
- при питании от сети переменного тока27.0…27.8
- при питании от аккумуляторной батареи20.0…27.8
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более30
Выходной ток, А:
- номинальный при наличии основного питания1
- максимальный при наличии основного питания1.5
Тип используемого аккумулятора12В 4.5 Ач
Количество аккумуляторов, шт2
Защита от короткого замыканияЕсть
Защита аккумулятора от глубокого разрядаЕсть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В21…22
Ток заряда аккумуляторной батареи, А0.65
Степень защитыIP20
Диапазон рабочих температур, °С-10…+40
Габаритные размеры, мм170х210х136

Тип устройства

Источник вторичного электропитания резервированный

- номинальный при наличии основного питания

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

- максимальный при наличии основного питания

1.5

Диагностические выходы

тип "СК": “Переход на резерв"

Тип используемого аккумулятора

12В 4.5 Ач

Напряжение питания, B:

Количество аккумуляторов, шт

- от сети переменного тока

175…245

Защита от короткого замыкания

Есть

Потребляемая мощность:

Защита аккумулятора от глубокого разряда

Есть

- от сети переменного тока

5 ВА

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

21…22

Выходное напряжение, В:

Ток заряда аккумуляторной батареи, А

0.65

- при питании от сети переменного тока

27.0…27.8

Степень защиты

IP20

- при питании от аккумуляторной батареи

20.0…27.8

Диапазон рабочих температур, °С

-10…+40

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

Габаритные размеры, мм

170х210х136

Выходной ток, А:
