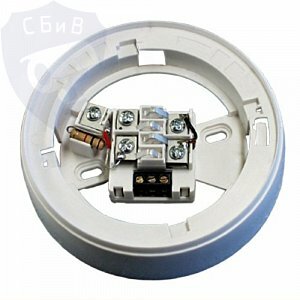

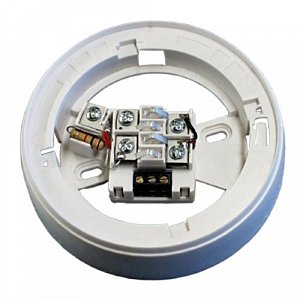

База 4-х проводная релейная для ИП "Аврора"

Кол-во

Назначение изделия

Для подключения неадресных извещателей Аврора–ДН, Аврора–ТН, Аврора–ТН-В и Аврора–ДТН к четырехпроводной линии с раздельными сигнальными и питающими цепями.

Особенности

При использовании извещателя совместно с базой релейной подключение к ППК осуществляется с помощью четырехпроводной линии, два проводника которой используются для питания извещателя, а два других – для передачи извещений замыканием/размыканием коммутирующих контактов реле.

Дополнительные характеристики

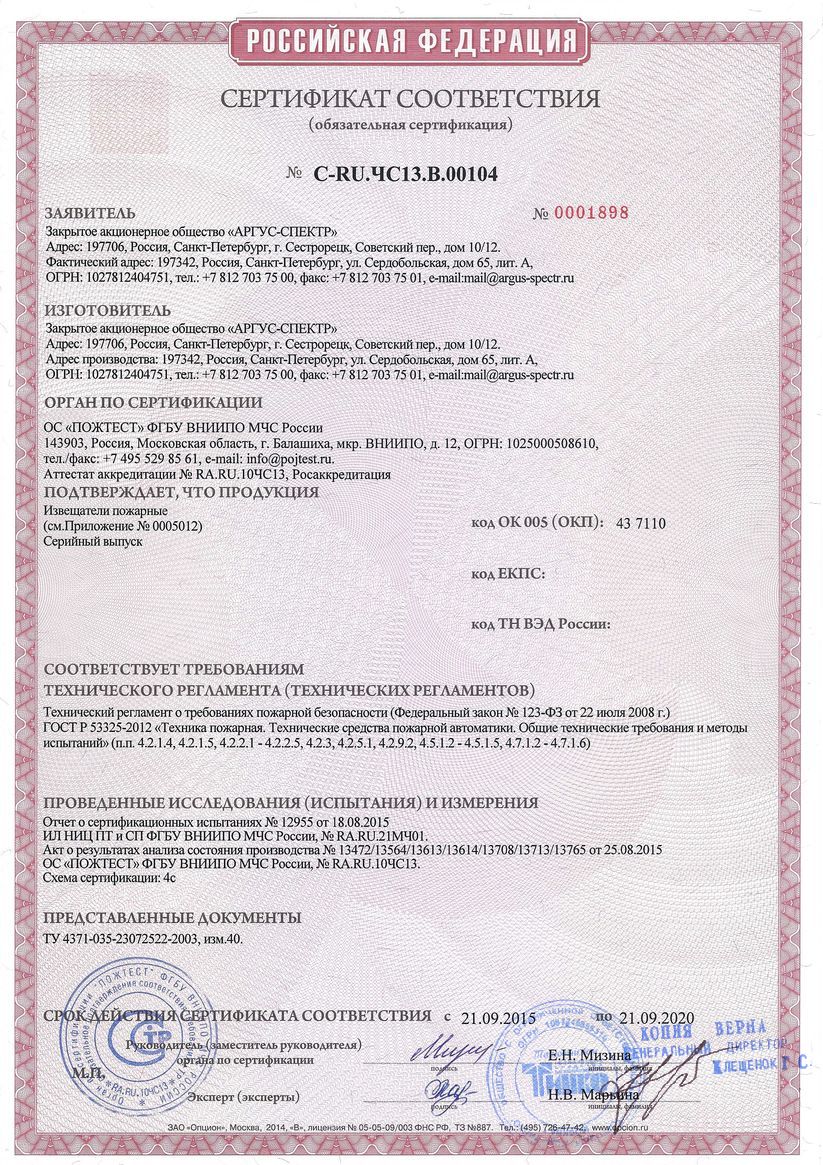

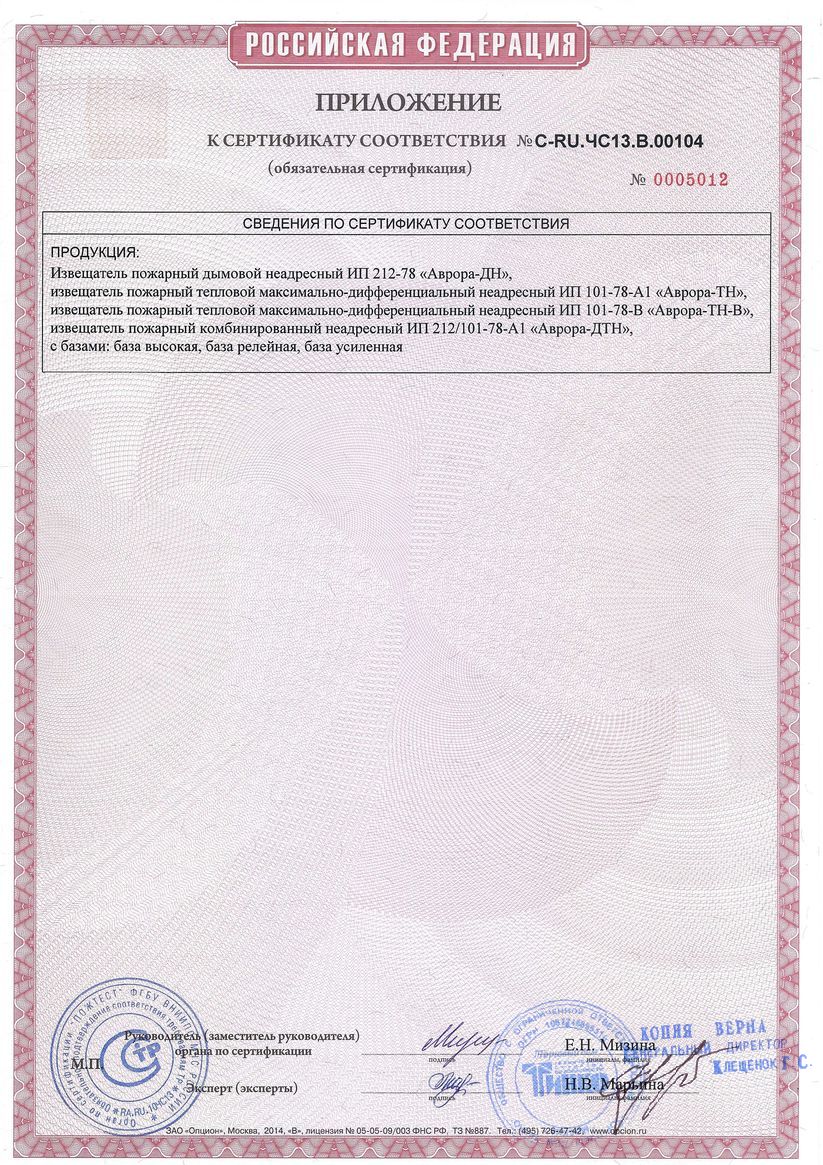

Сертификаты

Тип базы4-х проводная (н.з./н.р. контакты)
Допустимый диапазон напряжения питания извещателя с базой, В10.5…30
Напряжение коммутации контактов базы, не менее, В30
Ток коммутации контактов базы, не менее, А1
Ток потребления базы (без извещателя) при напряжении питания 30 В:
- в дежурном режиме, не более, мкА3
- в режиме "Пожар", не более, мА17
Габаритные размеры базы:
- высота, мм27
- диаметр, мм111
Диапазон рабочих температур, °С-40…+70

Тип базы

4-х проводная (н.з./н.р. контакты)

- в режиме "Пожар", не более, мА

Допустимый диапазон напряжения питания извещателя с базой, В

10.5…30

Габаритные размеры базы:

Напряжение коммутации контактов базы, не менее, В

- высота, мм

Ток коммутации контактов базы, не менее, А

- диаметр, мм

111

Ток потребления базы (без извещателя) при напряжении питания 30 В:

Диапазон рабочих температур, °С

-40…+70

- в дежурном режиме, не более, мкА
