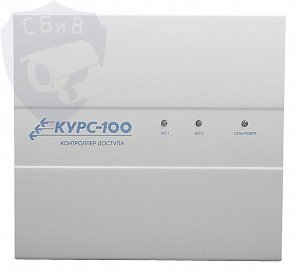

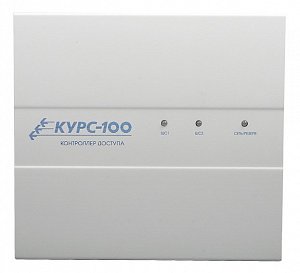

Курс-100, вариант 1, версия 4

Кол-во

Назначение изделия

Контроллер доступа с охранными функциями «Курс-100» версия 4.0 предназначен для построения систем контроля и управления доступом, а так же для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными извещателями.
Контроллер работает с портами ТМ и считывателями «Портал» (производства ООО НПО «Сибирский Арсенал»), обеспечивает контроль до двух охранных ШС и до двух точек доступа с управлением двумя электромагнитными или электромеханическими замками. Контроллер обеспечивает оперативную передачу своего состояния в компьютер по сетям TCP/IP и сохранение информации в виде журнала.

Особенности

Прибор позволяет создавать следующие сочетания охранных зон и точек доступа:
- две охранных зоны;
-две охранных зоны + 1 точка доступа с контролем прохода в одном направлении (пункт прохода со считывателем на входе и кнопкой на выходе);
-одна охранная зона + 2 независимые точки доступа с контролем в одном направлении (каждый пункт прохода со считывателем на входе и кнопкой на выходе);
две охранные зоны + 1 точка доступа с контролем в обоих направлениях (два считывателя: на входе и на выходе);
-одна охранная зона + шлюз - согласованная работа двух точек доступа с контролем прохода в обоих направлениях (считыватели на входах в шлюз, кнопки для выхода из шлюза);
-точка доступа с управлением турникетом (два считывателя: на входе и на выходе).

Дополнительные характеристики
Сертификаты

Параметры шлейфов сигнализации:
- количество шлейфов2
- суммарный ток потребления извещателей в дежурном режиме, не менее, мА1.4
- напряжение в дежурном режиме, В15…19
Количество подключаемых считывателей2
Интерфейс подключаемых считывателейTouch Memory
Количество кодов пользователейдо 2000
Параметры релейных выходов:
- кол-во релейных выходов для подключения замком2
- коммутируемые параметры выходов для подключения замком250 В/2 A
- кол-во релейных выходов ПЦН2
- коммутируемые параметры выходов ПЦН72 В/50 мА
- кол-во выходов типа "ОК"3
- коммутируемые параметры выходов "ОК"12 В/до 500 мА (выход звукового оповещателя)
Внешние интерфейсы для обмена, программирования и управленияminiUSB; Ethernet
Напряжение питания, B:
- от сети переменного тока187…242
- от встроенного источника резервного питания12 В/2.2 Ач
Потребляемая мощность:
- в дежурном режиме, ВА10
Степень защитыIP20
Диапазон рабочих температур, °С+5…+50
Габаритные размеры, мм220х240х45

Параметры шлейфов сигнализации:

- кол-во выходов типа "ОК"

- количество шлейфов

- коммутируемые параметры выходов "ОК"

12 В/до 500 мА (выход звукового оповещателя)

- суммарный ток потребления извещателей в дежурном режиме, не менее, мА

1.4

Внешние интерфейсы для обмена, программирования и управления

miniUSB; Ethernet

- напряжение в дежурном режиме, В

15…19

Напряжение питания, B:

Количество подключаемых считывателей

- от сети переменного тока

187…242

Интерфейс подключаемых считывателей

Touch Memory

- от встроенного источника резервного питания

12 В/2.2 Ач

Количество кодов пользователей

до 2000

Потребляемая мощность:

Параметры релейных выходов:

- в дежурном режиме, ВА

- кол-во релейных выходов для подключения замком

Степень защиты

IP20

- коммутируемые параметры выходов для подключения замком

250 В/2 A

Диапазон рабочих температур, °С

+5…+50

- кол-во релейных выходов ПЦН

Габаритные размеры, мм

220х240х45

- коммутируемые параметры выходов ПЦН

72 В/50 мА
