ШПС-12

Кол-во

Назначение изделия

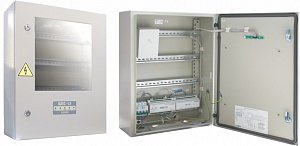

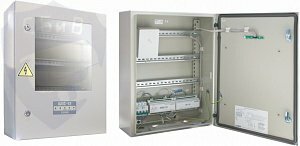

Шкаф с резервированным источником питания для монтажа средств пожарной автоматики ШПС-12 предназначен для группового питания размещенных в нем приборов пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации и другого оборудования, требующего резервного электропитания с напряжением 12 В постоянного тока.

Особенности

Внутри шкафа установлены:
модуль источника питания "МИП-12" (номинальное напряжение 12 В, ток до 3 А) с резервированным питанием от аккумуляторных батарей
блок коммутации "БК-12", который позволяет организовать:
семь каналов питания приборов с индивидуальной защитой от перегрузки по току
подключение семи приборов к линии интерфейса RS-485 и сетевого контроллера к выходу с "усиленной" защитой для подключения внешних приборов
общий автоматический выключатель для защиты от перегрузок по току "МИП-12" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
индивидуальный автоматический выключатель для защиты "МИП-12" (тип "С", 3 А)

Дополнительное оборудование

(255818) - Монтажный комплект для крепления дополнительного оборудования на двери ШПС-12, ШПС-12 исп.02, ШПС-24, ШПС-24 исп.02

Дополнительные характеристики

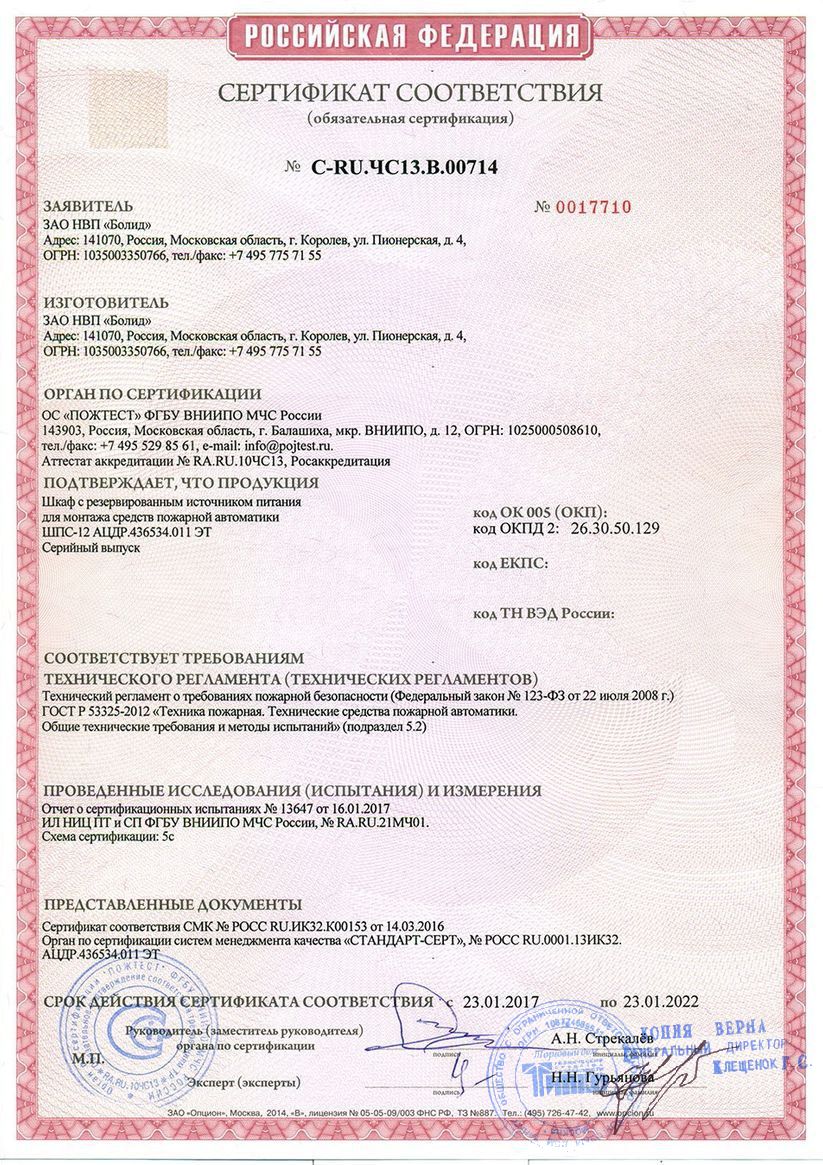

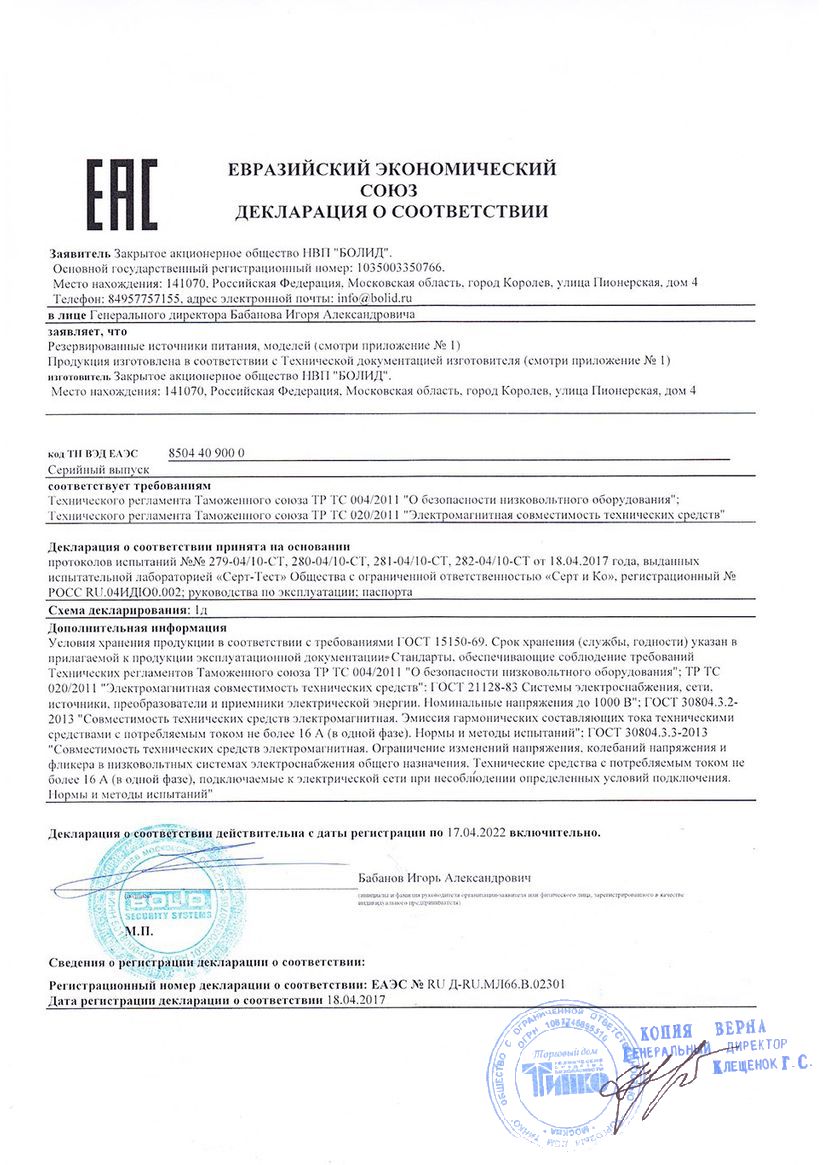

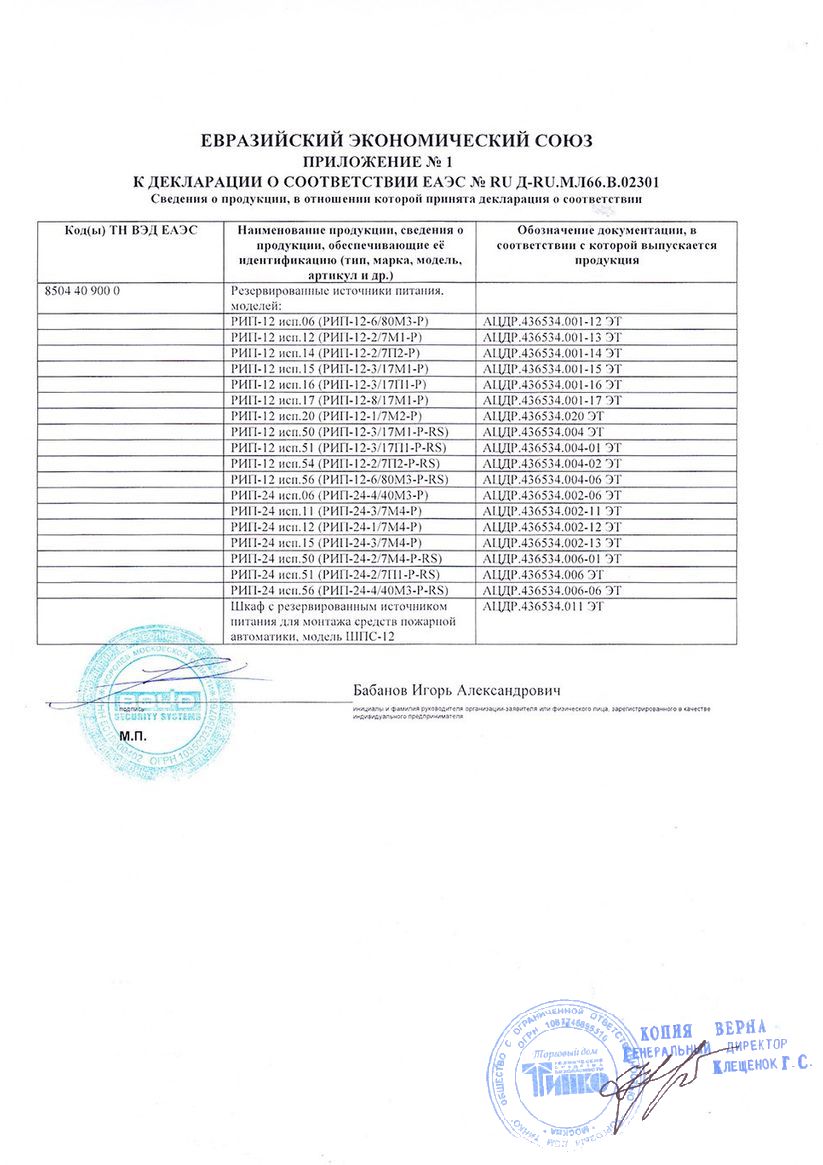

Сертификаты

Напряжение питания, B:
- от сети переменного тока150…250
Выходное напряжение, В:
- при питании от сети13…14.2
- при питании от аккумуляторной батареи9.5…13.5
Выходной ток, А:
- номинальный ток нагрузки3
Диагностические выходытип "СК": "АВАРИЯ"; RS-485
Степень защитыIP40
Диапазон рабочих температур, °С-10…+40
Габаритные размеры, мм650х500х220

Напряжение питания, B:

- номинальный ток нагрузки

- от сети переменного тока

150…250

Диагностические выходы

тип "СК": "АВАРИЯ"; RS-485

Выходное напряжение, В:

Степень защиты

IP40

- при питании от сети

13…14.2

Диапазон рабочих температур, °С

-10…+40

- при питании от аккумуляторной батареи

9.5…13.5

Габаритные размеры, мм

650х500х220
