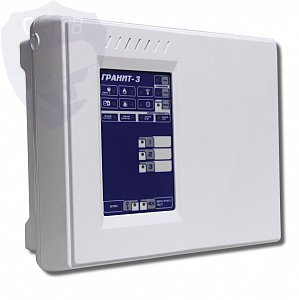

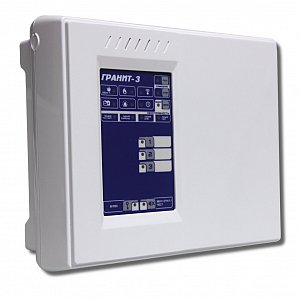

Гранит-3Л (УК)
Назначение изделия
Приборы приёмно-контрольные и управления охранно-пожарные Гранит-3(5,8,12)Л, предназначены для работы в составе интегрированной системы безопасности ЛАВИНА версии 6.3.6 и выше в качестве объектового прибора.
ППКУОП обеспечивает централизованную и локальную охрану объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями с передачей информации о тревожных сообщениях и прочих событиях на специально оборудованный пульт централизованного наблюдения.
Особенности
- передача информации на ПЦН осуществляется через сеть GSM в режиме «передача данных» и/или GPRS с помощью универсального коммуникатора (УК) версии 4 и выше;
- прибор совместно с коммуникатором программируется с компьютера ПЦН через USB или удаленно, используя каналы доставки извещений;
- имеет обратный канал управления (поставить/снять раздел и вкл./выкл. реле);
- режимы работы и используемые прибором ключи управления задаются при программировании настроек прибора в программном обеспечении АРМ администратора или АРМ инженера системы «Лавина».
-
-
- Количество ШС3
- Количество разделов3
- Способ управления режимами работыкнопки на лицевой панели; ключ ТМ
- Внешние интерфейсы для обмена, программирования и управленияmicroUSB
- Длительность звучания выносного звукового оповещателя, мин3
- Напряжение на клеммах для подключения ШС, В:
- - в дежурном режиме19…20
- Ток ШС в дежурном режиме, мА1.5
- Номинальное сопротивление выносного резистора, кОм7.5
- Максимальное суммарное сопротивление проводов линии ШС, Ом, не более470 (ШСО)/220 (ШСП)
- Параметры информационных выходов:
- - кол-во выходов типа "Открытый коллектор"3
- - кол-во выходов типа "Сухой контакт"4
- Максимально допустимые токи и напряжения:
- - на выходе "звуковой оповещатель"12В/300мА
- - на выходе "световой оповещатель"12В/200мА
- - выход для питания извещателей12В/1.5А
- - релейного выхода100В/150мА (ПЦН1.2.4); 250В/3А (ПЦН4)
- Напряжение питания, B:
- - от сети переменного тока187…242
- - от внешнего источника питания12
- - от дополнительного источника12
- Ток потребления, мА:
- - при питании от встроенного аккумулятора, мА50
- Потребляемая мощность:
- - от сети переменного тока 15ВА
- Кол-во устанавливаемых аккумуляторов1
- Емкость аккумулятора, Ач4.5/7
- Материал корпусаПластик
- Степень защитыIP40
- Диапазон рабочих температур, °С-30…+50
- Габаритные размеры, мм250х210х80
