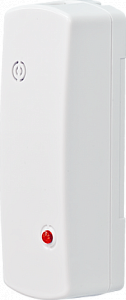

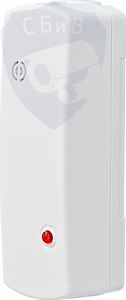

Удар-СТГ

Кол-во

Назначение изделия

Предназначен для обнаружения опасной концентрации в воздухе горючих газов (метана, пропана и др.), формирования извещения о тревоге и подачи сигнала на пуск системы противодействия взрыву.

Особенности

- обнаружение горючих газов в концентрации 10% от взрывоопасной;
- высокая помехозащищенность;
- формирование тревожных извещений по двум порогам концентрации горючего газа;
- полупроводниковый чувствительный элемент с длительным сроком службы;
- низкое энергопотребление.

Сигнализатор формирует пять видов извещений:
- о времени технической готовности – размыканием контактов «FAULT», дублируемое включением индикатора зеленым цветом;
- о нормальном состоянии – замыканием контактов «С NC» и «FAULT»;
- о тревоге – размыканием контактов «С NC», формированием напряжения на контакте «+OUT-» и включением индикатора красным цветом;
- о неисправности (снижение напряжения, выход из строя чувствительного элемента, размыкание контактов «BLOCK») – размыканием контактов «FAULT», дублируемых включением индикатора попеременно красным и зеленым цветом:
- о вскрытии корпуса – размыканием контактов «FAULT»

Дополнительные характеристики
Сертификаты

Концентрация регистрируемого газа, ppm10% или 20% НКПР (выбирается перемычкой)
Регистрируемый газМетан; пропан или другие горючие
Напряжение питания, B:
- от внешнего источника питания9…17
Ток потребления, мА:
- в дежурном режиме60
Параметры тревожного выхода:
- тип контактовнормально-замкнутые
- длительность тревожного извещения, сек10
- коммутируемое напряжение, В36
- коммутируемый ток, А0.1
- тампересть
Время работы сенсора, лет5
Время технической готовности источника к работе после включения напряжения питания, секдо 120
Время определения, секдо 10
Степень защитыIP30
Диапазон рабочих температур, °С0…+50
Габаритные размеры, мм112х41х32
Масса, не более, кг0.1

Концентрация регистрируемого газа, ppm

10% или 20% НКПР (выбирается перемычкой)

- коммутируемый ток, А

0.1

Регистрируемый газ

Метан; пропан или другие горючие

- тампер

есть

Напряжение питания, B:

Время работы сенсора, лет

- от внешнего источника питания

9…17

Время технической готовности источника к работе после включения напряжения питания, сек

до 120

Ток потребления, мА:

Время определения, сек

до 10

- в дежурном режиме

Степень защиты

IP30

Параметры тревожного выхода:

Диапазон рабочих температур, °С

0…+50

- тип контактов

нормально-замкнутые

Габаритные размеры, мм

112х41х32

- длительность тревожного извещения, сек

Масса, не более, кг

0.1

- коммутируемое напряжение, В
