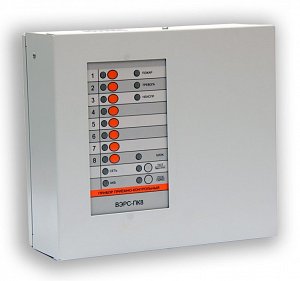

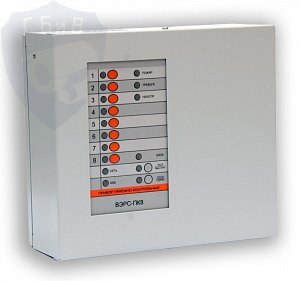

ВЭРС-ПК 8М версия 3.2
Назначение изделия
Приборы ВЭРС-ПК Версии 3.2 являются универсальными приборами, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны.
Особенности
- высокоэффективный импульсный источник питания;
- расширенный диапазон рабочего сетевого напряжения - 135-242 В;
- поддерживается полноценная работа с глубоко разряженной АКБ;
- прибор оснащен встроенным интерфейсом USB для загрузки и считывания конфигурации;
- разработано новое программное обеспечение для конфигурирования прибора - ВЭРС-ПК Prog;
- контроль состояния шлейфов сигнализации с подключенными к ним охранными, пожарными или технологическими извещателями;
- выдача извещений ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ на 3 выходных реле ПЦН;
- управление звуковыми, световыми, речевыми оповещателями, табло «ВЫХОД», подключенными к выходам оповещения;
- контроль прохода через одну точку доступа;
- контроль линий подключения оповещателей;
- передача извещений на подключаемые к прибору регистратор событий ВЭРС-РС версия 3.1, блок выходных реле ВЭРС-БРУ версия 3.1, блок ключей ВЭРС-БК по интерфейсу RS-485;
- гибкое программирование до 36 -х параметров прибора и шлейфов сигнализации;
- три типа шлейфов сигнализации: «Пожарный», «Охранный» и «Технологический»;
- объединение шлейфов сигнализации в разделы для общего управления;
- управление шлейфами сигнализации электронными ключами (до 255 ключей);
- управление замком двери, обеспечение прохода по ключам доступа;
- возможность подключения внешнего РИП;
- подключение внешних блоков по RS-485.
-
,
-
- Количество ШС8
- Количество разделов2
- Способ управления режимами работыкнопки на выносной панели; ключ ТМ
- Внешние интерфейсы для обмена, программирования и управленияRS-485; USB
- Длительность звучания выносного звукового оповещателя, мин5
- Напряжение на клеммах для подключения ШС, В:
- - в дежурном режиме15.3…18.7
- - при разомкнутом состоянии ШС22
- Ток ШС в дежурном режиме, мА3
- Номинальное сопротивление выносного резистора, кОм7.5
- Максимальное суммарное сопротивление проводов линии ШС, Ом, не более220
- Параметры информационных выходов:
- - кол-во выходов типа "Открытый коллектор"3
- - кол-во выходов типа "Сухой контакт"3
- Максимально допустимые токи и напряжения:
- - на выходе "звуковой оповещатель"12В/500мА
- - на выходе "световой оповещатель"12В/500мА
- - выход для питания извещателей12В/500мА
- - релейного выхода120В/2А
- Напряжение питания, B:
- - от сети переменного тока135…242
- - от внешнего источника питания12
- - от дополнительного источника12
- Ток потребления, мА:
- - при питании от внешнего источника питания-
- - при питании от дополнительного источника питания160
- - при питании от встроенного аккумулятора, мА160
- Потребляемая мощность:
- - от сети переменного тока 12ВА
- Кол-во устанавливаемых аккумуляторов1
- Емкость аккумулятора, Ач4.5
- Материал корпусаМеталл
- Степень защитыIP20
- Диапазон рабочих температур, °С-30…+50
- Габаритные размеры, мм240х200х83.5
