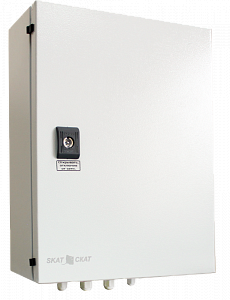

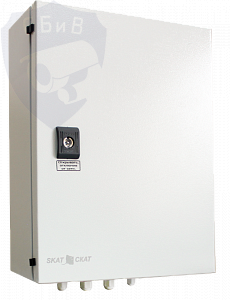

SKAT-V.12DC-18 исп.5М

Кол-во

Назначение изделия

Предназначен для питания нагрузок стабилизированным напряжением постоянного тока при наличии или отсутствии напряжения в электрической сети.

Особенности

- питание нагрузок стабилизированным напряжением постоянного тока;
- заряд АКБ от питающей сети;
- ограничение тока заряда АКБ и возможность выбора одного из четырех значений тока ограничения;
- температурную компенсацию напряжения заряда АКБ;
- защиту от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- защиту от короткого замыкания клемм АКБ;
- контроль наличия АКБ;
- защиту АКБ от глубокого разряда;
- световую индикацию режима работы;
- защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
- возможность восстановления работоспособности изделия при подключении исправной и заряженной АКБ и отсутствии напряжения питающей сети («холодный запуск») путем кратковременного замыкания контактов соответствующей колодки;
- формирование выходных информационных сигналов в формате «открытый коллектор»;
- полную пыле- и влагозащиту при неблагоприятных условиях эксплуатации.

Дополнительные характеристики

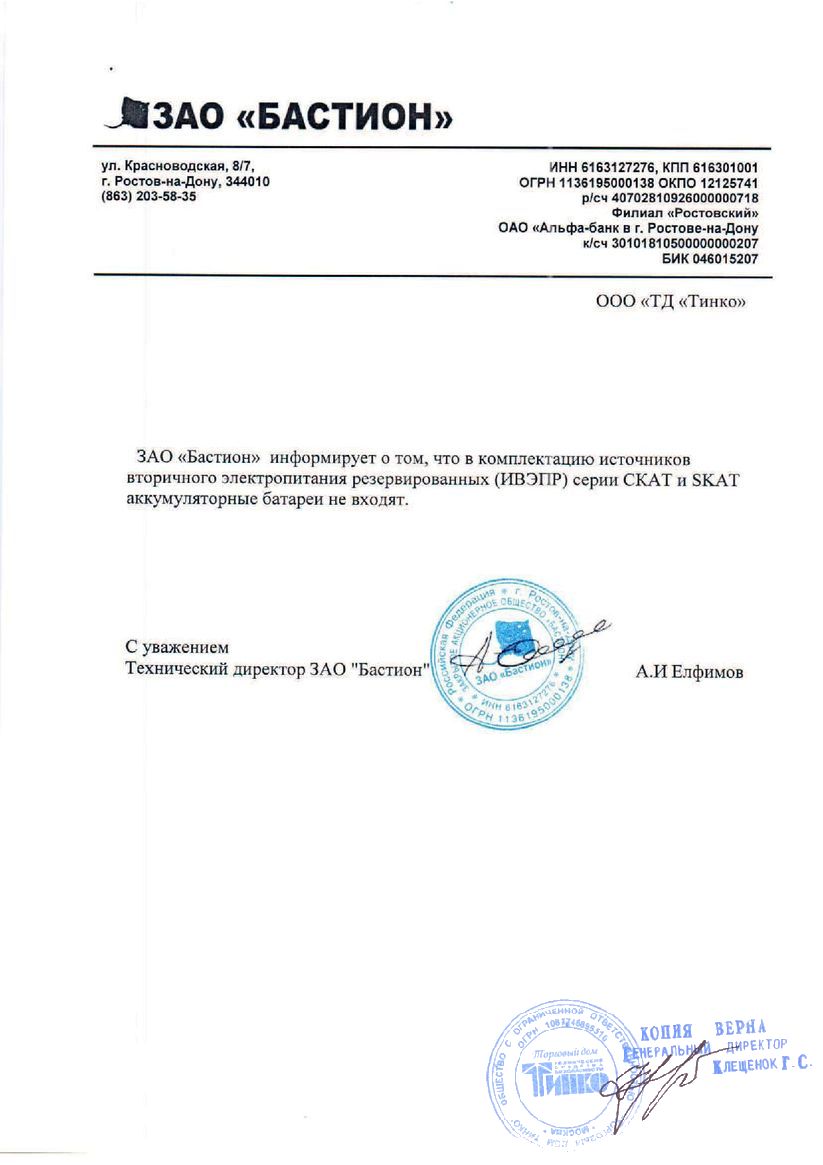

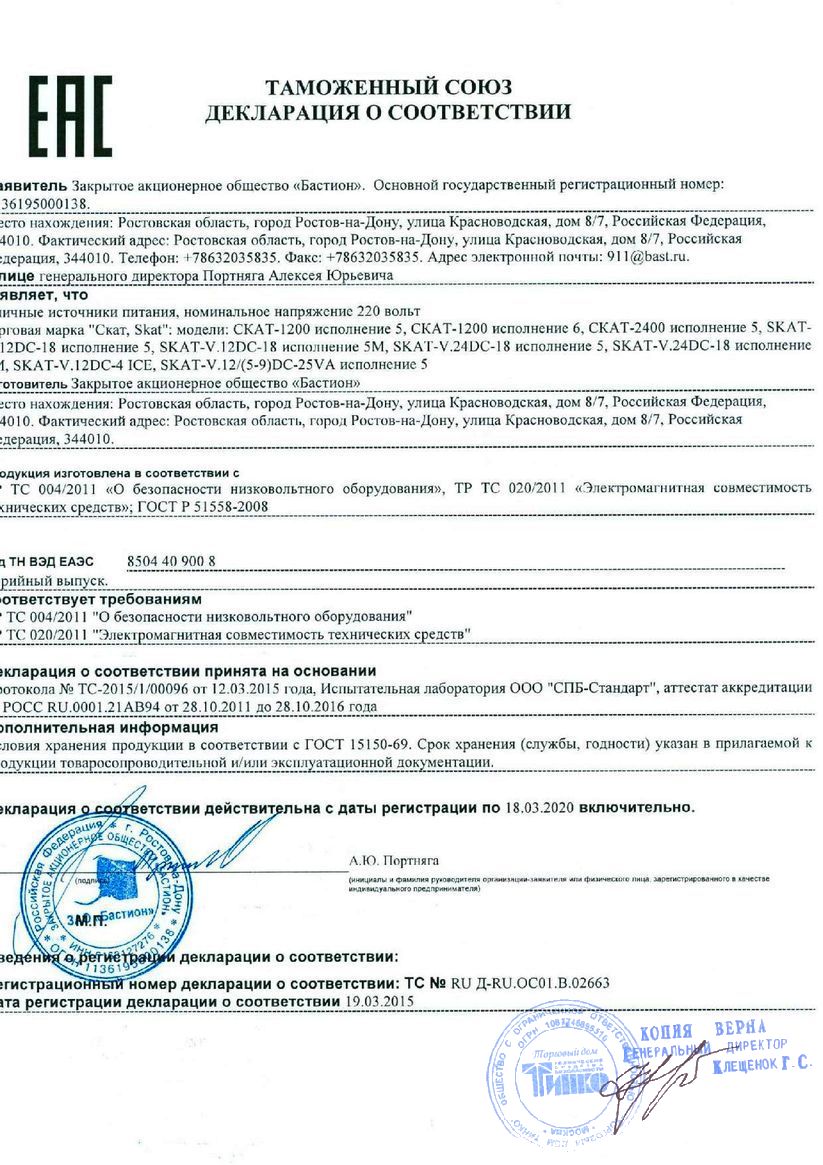

Сертификаты

Тип устройстваИсточник вторичного электропитания резервированный
Световая индикация"Сеть"; "Выход"
Диагностические выходытип "ОК": "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Напряжение питания, B:
- от сети переменного тока170…250
Потребляемая мощность:
- от сети переменного тока 35 ВА
Потребляемый ток:
- при питании от сети переменного тока, А0.21
Выходное напряжение, В:
- при питании от сети переменного тока12.4…13.8
- при питании от аккумуляторной батареи10.3…13.8
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более50
Выходной ток, А:
- номинальный при наличии основного питания18
- максимальный при наличии основного питания18
Тип используемого аккумулятора12 В 26…100 Ач
Количество аккумуляторов, шт1
Защита от короткого замыканияЕсть
Защита аккумулятора от глубокого разрядаЕсть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В10.3…10.7
Ток заряда аккумуляторной батареи, А18; 10; 7; 5
Степень защитыIP65
Диапазон рабочих температур, °С-40…+40
Габаритные размеры, мм300х155х430

Тип устройства

Источник вторичного электропитания резервированный

Выходной ток, А:

Световая индикация

"Сеть"; "Выход"

- номинальный при наличии основного питания

Диагностические выходы

тип "ОК": "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

- максимальный при наличии основного питания

Напряжение питания, B:

Тип используемого аккумулятора

12 В 26…100 Ач

- от сети переменного тока

170…250

Количество аккумуляторов, шт

Потребляемая мощность:

Защита от короткого замыкания

Есть

- от сети переменного тока

35 ВА

Защита аккумулятора от глубокого разряда

Есть

Потребляемый ток:

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

10.3…10.7

- при питании от сети переменного тока, А

0.21

Ток заряда аккумуляторной батареи, А

18; 10; 7; 5

Выходное напряжение, В:

Степень защиты

IP65

- при питании от сети переменного тока

12.4…13.8

Диапазон рабочих температур, °С

-40…+40

- при питании от аккумуляторной батареи

10.3…13.8

Габаритные размеры, мм

300х155х430

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
