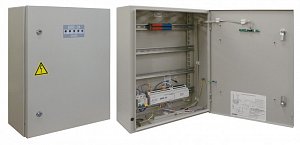

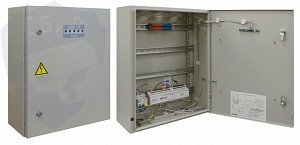

ШПС-24
Назначение изделия
Предназначен для группового питания размещенных в нем приборов пожарной автоматики, извещателей и приемно-контрольных приборов охранно-пожарной сигнализации и другого оборудования.
Особенности
В "ШПС-24" могут быть установлены приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ" и другие, имеющие возможность крепления на DIN-рейку. Рейки могут быть установлены в удобное для пользователя положение или удалены. Имеется возможность установки дополнительных DIN-реек на дверь шкафа.
Возможности модуля источника питания шкафа в основном аналогичны "РИП-24RS"
Имеется возможность питания приборов и устройств сетевым напряжением 220 В. Цепи напряжения 220 В защищены автоматическим выключателем.
Внутри шкафа установлен блок коммутации, который позволяет организовать шесть каналов питания с защитой каждого от перегрузки по току и шесть цепей подключения линии RS-485.
Дополнительное оборудование
(255818) - Монтажный комплект для крепления дополнительного оборудования на двери ШПС-12, ШПС-12 исп.02, ШПС-24, ШПС-24 исп.02
-
-
- Тип устройстваШкаф с резервированным источником питания
- Световая индикация"Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"
- Диагностические выходытип "СК": "АВАРИЯ"
- Напряжение питания, B:
- - от сети переменного тока150…250
- Потребляемая мощность:
- - от сети переменного тока 120 ВА
- Потребляемый ток:
- - при питании от сети переменного тока, А0.6
- - при питании от резервного источника питания, А0.04
- Выходное напряжение, В:
- - при питании от сети переменного тока26.6…27.8
- - при питании от аккумуляторной батареи19…27
- Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более200
- Выходной ток, А:
- - номинальный при наличии основного питания2
- - максимальный при наличии основного питания2.2
- Тип используемого аккумулятора12В 17 Ач
- Количество аккумуляторов, шт2
- Защита от короткого замыканияЕсть
- Защита аккумулятора от глубокого разрядаЕсть
- Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В19.8…21
- Степень защитыIP40
- Диапазон рабочих температур, °С-10…+40
- Габаритные размеры, мм650х500х220
