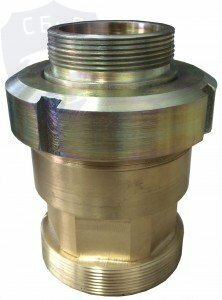

ОКГМ-80-150

Кол-во

Назначение изделия

Обратные клапаны предназначены для предотвращения перетекания ГОТВ из коллектора в модули, выпуск ГОТВ из которых был произведен ранее (согласно алгоритму работы установки).

Особенности

Рабочее положение клапанов - произвольное. Установка клапанов производится согласно стрелке на этикетке (стрелка обозначает направление потока ГОТВ).

Рабочие среды: CO2, хладоны, элегаз, азот, аргон, Inergen, 3М Novec, смесь вода+CO

С патрубками под приварку со стороны выхода..

Дополнительные характеристики
Сертификаты

Номинальный диаметр DN, мм80
Рабочее давление Pp при 20°C, МПа (бар)14.7 (150)
Пробное давление Рпр, МПа (бар)22.5 (225)
Эквивалентная длина, м, не более8
Класс герметичности затвора по ГОСТ 9544, пробное вещество «воздух» давлением номинальнымВ1
Входное резьбовое соединение (внутр. резьба)М105х3
Выходное резьбовое соединение (наружн. резьба)патрубок под приварку
Габаритные размеры, ммS135х170
Масса не более, кг9.3
Срок службы, лет11.5
