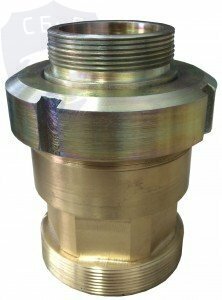

ОКГ-65-150

Кол-во

Назначение изделия

Обратные клапаны предназначены для предотвращения перетекания ГОТВ из коллектора в модули, выпуск ГОТВ из которых был произведен ранее (согласно алгоритму работы установки).

Особенности

Рабочее положение клапанов - произвольное. Установка клапанов производится согласно стрелке на этикетке (стрелка обозначает направление потока ГОТВ).

Рабочие среды: CO2, хладоны, элегаз, азот, аргон, Inergen, 3М Novec, смесь вода+CO

Дополнительные характеристики
Сертификаты

Номинальный диаметр DN, мм65
Рабочее давление Pp при 20°C, МПа (бар)14.7 (150)
Пробное давление Рпр, МПа (бар)22.5 (225)
Эквивалентная длина, м, не более7.2
Класс герметичности затвора по ГОСТ 9544, пробное вещество «воздух» давлением номинальнымВ1
Входное резьбовое соединение (внутр. резьба)М80х2.5
Выходное резьбовое соединение (наружн. резьба)М80х2.5
Габаритные размеры, ммS115х160
Масса не более, кг8.5
Срок службы, лет11.5

Номинальный диаметр DN, мм

Входное резьбовое соединение (внутр. резьба)

М80х2.5

Рабочее давление Pp при 20°C, МПа (бар)

14.7 (150)

Выходное резьбовое соединение (наружн. резьба)

М80х2.5

Пробное давление Рпр, МПа (бар)

22.5 (225)

Габаритные размеры, мм

S115х160

Эквивалентная длина, м, не более

7.2

Масса не более, кг

8.5

Класс герметичности затвора по ГОСТ 9544, пробное вещество «воздух» давлением номинальным

В1

Срок службы, лет

11.5
