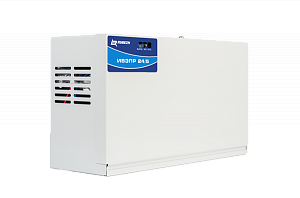

ИВЭПР 24/5 2х12-Р БР

Кол-во

Назначение изделия

Источник питания номинальным постоянным напряжением 24 В и выходным током до 5,0 А.Предназначен для стабильного бесперебойного электропитания систем охранной и пожарной сигнализации, пожаротушения, дымоудаления и оповещения.

Особенности

Источник питания выполнен в металлическом корпусе с возможностью установки двух 12-вольтовых АКБ (соединяемых последовательно). Источник сертифицирован на соответствие ГОСТ Р 53325-2009.

В состав схемы ИВЭПР 24/5 входит электронный ключ, позволяющий постоянно тестировать наличие и уровень напряжения аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронный ключ, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В (каждая), поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.

Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи. Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.

Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.

Дополнительное оборудование

(237018) - БР 24 2х12, Бокс резервного питания
(237046) - БР 24 2х17, Бокс резервного питания
(251023) - БР 24 2х40, Бокс резервного питания

Дополнительные характеристики

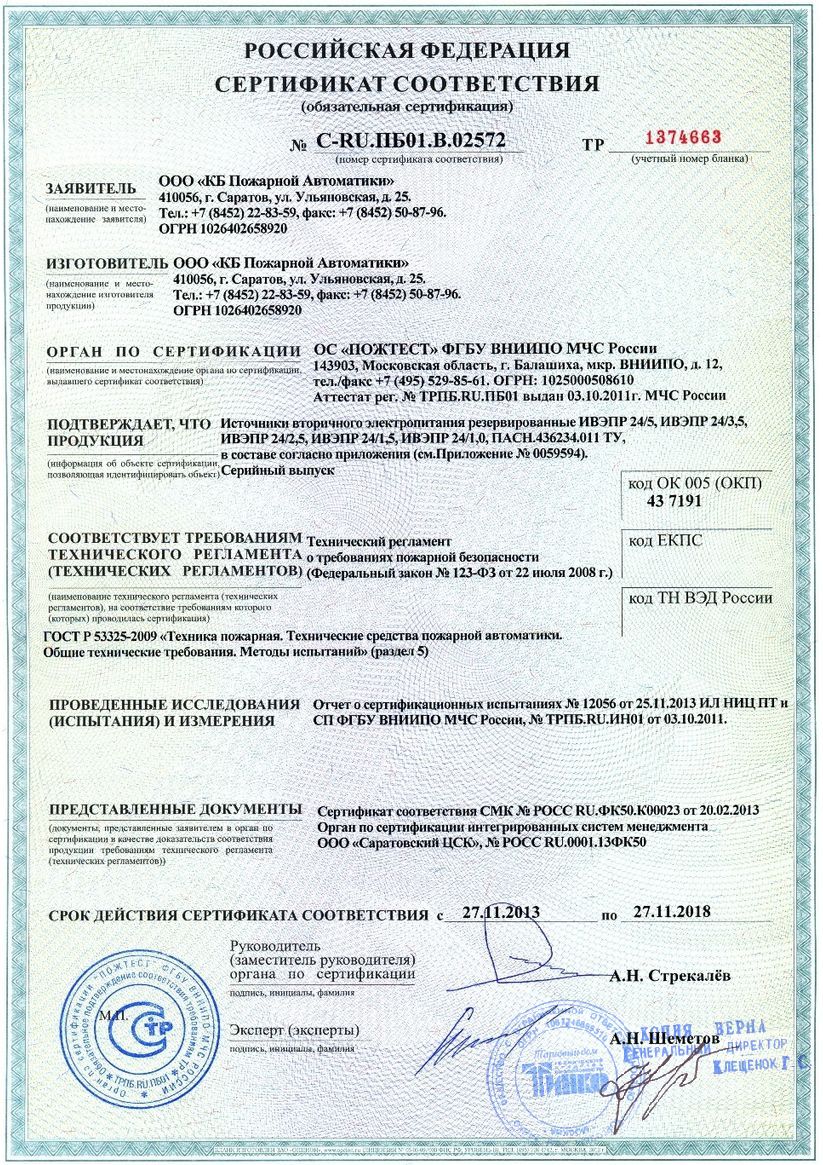

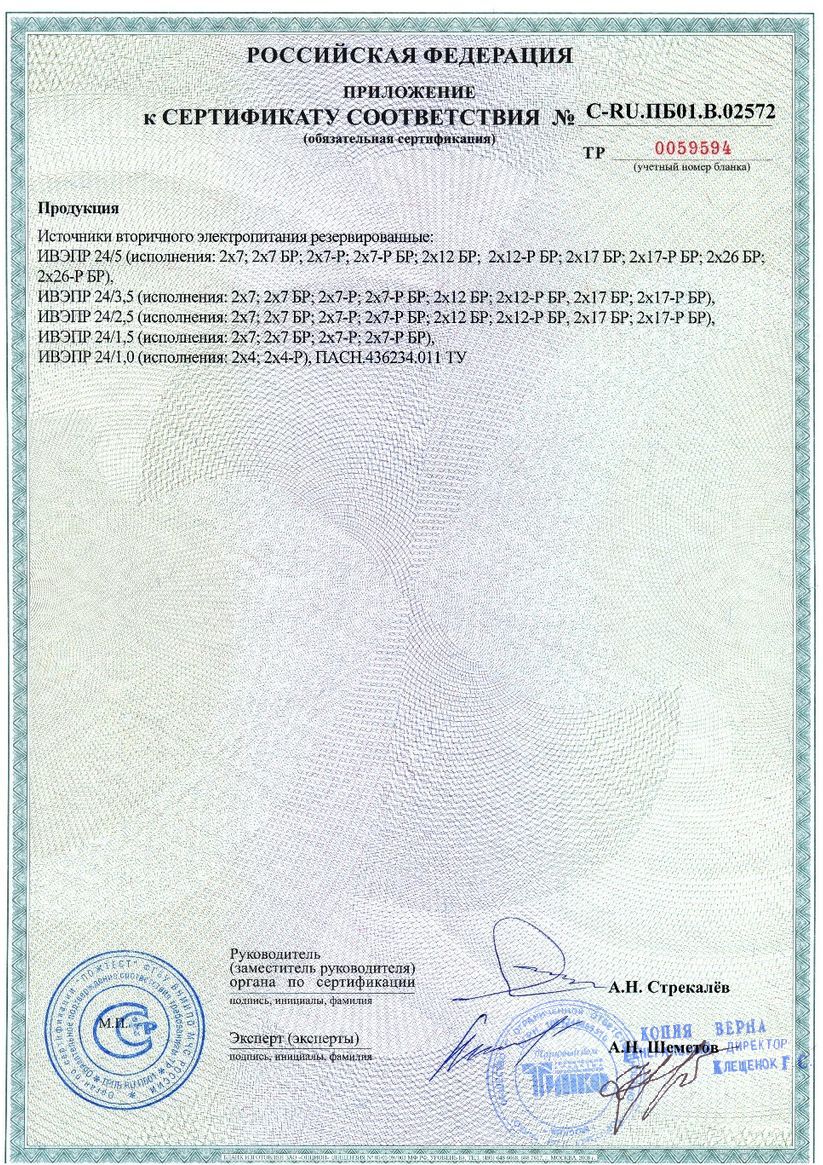

Сертификаты

Тип устройстваИсточник вторичного электропитания резервный
Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Диагностические выходытип "ОК": "Авария"
Напряжение питания, B:
- от сети переменного тока130…265
Потребляемая мощность:
- от сети переменного тока 165 Вт
Потребляемый ток:
- при питании от резервного источника питания, А0.04
Выходное напряжение, В:
- при питании от сети переменного тока26.8…27.6
- при питании от аккумуляторной батареи20.3…27.0
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более90
Выходной ток, А:
- номинальный при наличии основного питания5
- максимальный при наличии основного питания5.5
Тип используемого аккумулятора12В 7 Ач или 12В 12 Ач
Количество аккумуляторов, шт2
Защита от короткого замыканияЕсть
Защита аккумулятора от глубокого разрядаЕсть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В20.3…21.3
Ток заряда аккумуляторной батареи, А0.4
Степень защитыIP20
Диапазон рабочих температур, °С-10…+50
Габаритные размеры, мм324х111х184

Тип устройства

Источник вторичного электропитания резервный

Выходной ток, А:

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

- номинальный при наличии основного питания

Диагностические выходы

тип "ОК": "Авария"

- максимальный при наличии основного питания

5.5

Напряжение питания, B:

Тип используемого аккумулятора

12В 7 Ач или 12В 12 Ач

- от сети переменного тока

130…265

Количество аккумуляторов, шт

Потребляемая мощность:

Защита от короткого замыкания

Есть

- от сети переменного тока

165 Вт

Защита аккумулятора от глубокого разряда

Есть

Потребляемый ток:

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

20.3…21.3

- при питании от резервного источника питания, А

0.04

Ток заряда аккумуляторной батареи, А

0.4

Выходное напряжение, В:

Степень защиты

IP20

- при питании от сети переменного тока

26.8…27.6

Диапазон рабочих температур, °С

-10…+50

- при питании от аккумуляторной батареи

20.3…27.0

Габаритные размеры, мм

324х111х184

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
