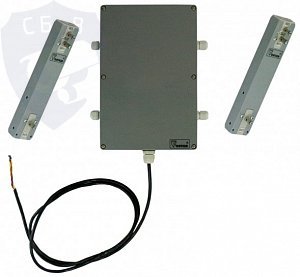

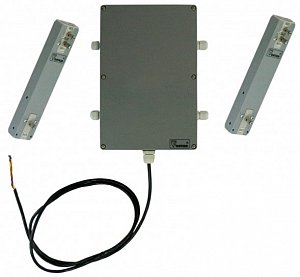

РЕЛЬЕФ-2

Кол-во

Назначение изделия

Извещатель предназначен для охраны периметров различных объектов со сложным рельефом местности, имеющим перепады по высоте и повороты в горизонтальной плоскости, при допустимой высоте травы или снежного покрова до 1 м при приземном варианте установки c расположением верхнего провода линейной части на высоте 1,8 м.

Особенности

Извещатель обеспечивает регистрацию преодоления нарушителем зоны обнаружения между верхним и нижним проводами линейной части способами «в рост», «согнувшись» при приземном варианте установки или при перелазе через заграждение при козырьковом варианте установки.
Извещатель является двухканальным и обеспечивает блокирование двух последовательно расположенных участков периметра с выдачей сигнала ТРЕВОГА по каждому участку.
Извещатель предназначен для совместной работы с контрольными панелями, фиксирующими размыкание контактов реле.

Дополнительные характеристики

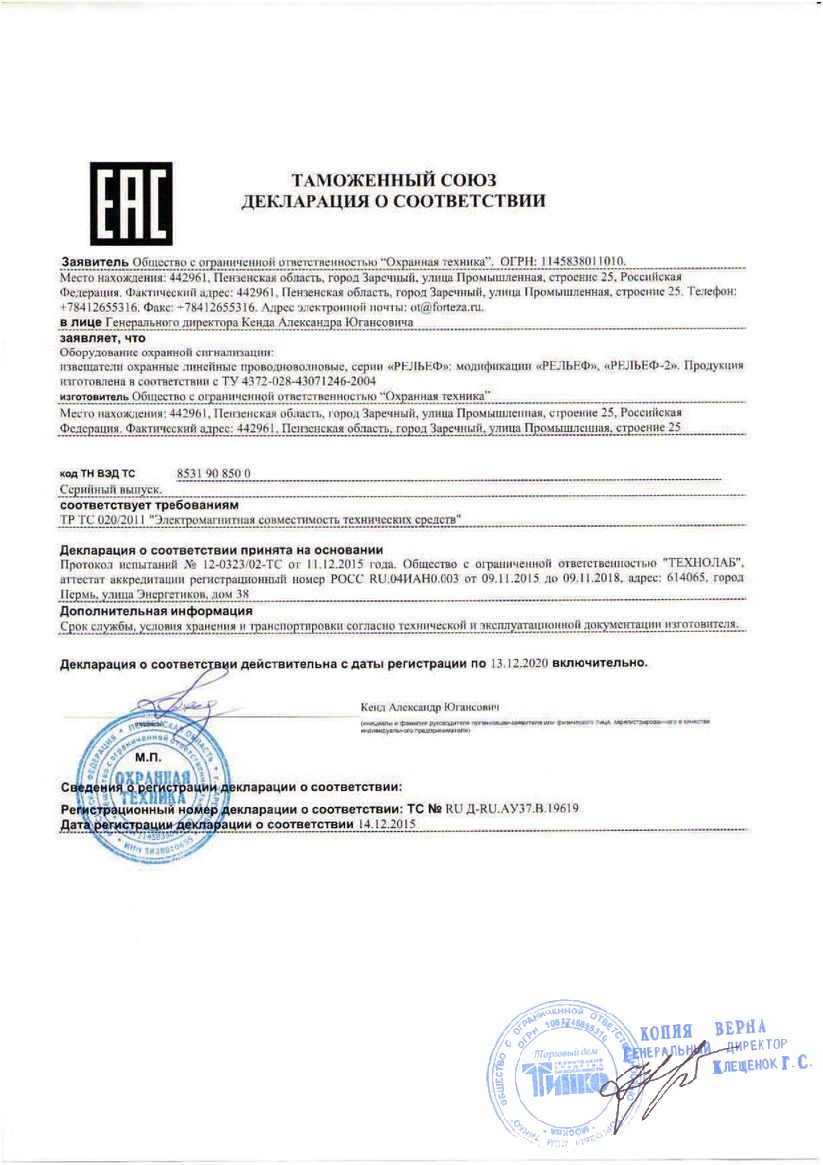

Сертификаты

Внешние интерфейсы для обмена, программирования и управленияRS-485
Параметры зоны обнаружения:
- длина линейной части каждого из каналов при козырьковом варианте установки, м25…250
- длина линейной части каждого из каналов при приземном варианте установки, м25…200
- расстояние между проводами линейной части при козырьковом варианте установки, м0.7…1.1
- расстояние между проводами линейной части при приземном варианте установки, м1.2…1.8
Обнаруживаемая скорость движения, м/сек0.1…10
Параметры тревожного выхода:
- количество релейных выходовпо одному на каждый канал
- тип контактовнормально-замкнутые
- длительность тревожного извещения, сек3…6
- коммутируемое напряжение, В50
- коммутируемый ток, А0.1
- тампернет
Время технической готовности, не более, с60
Напряжение питания, B:
- от внешнего источника питания10…30
Ток потребления, мА:
- не более90
Диапазон рабочих температур, °С-40…+80

Внешние интерфейсы для обмена, программирования и управления

RS-485

- длительность тревожного извещения, сек

3…6

Параметры зоны обнаружения:

- коммутируемое напряжение, В

- длина линейной части каждого из каналов при козырьковом варианте установки, м

25…250

- коммутируемый ток, А

0.1

- длина линейной части каждого из каналов при приземном варианте установки, м

25…200

- тампер

нет

- расстояние между проводами линейной части при козырьковом варианте установки, м

0.7…1.1

Время технической готовности, не более, с

- расстояние между проводами линейной части при приземном варианте установки, м

1.2…1.8

Напряжение питания, B:

Обнаруживаемая скорость движения, м/сек

0.1…10

- от внешнего источника питания

10…30

Параметры тревожного выхода:

Ток потребления, мА:

- количество релейных выходов

по одному на каждый канал

- не более

- тип контактов

нормально-замкнутые

Диапазон рабочих температур, °С

-40…+80
