SKAT-RLPS.48DC-10RACK

Кол-во

Назначение изделия

Устройство предназначено для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения, средств связи, телекоммуникационного оборудования и других потребителей с номинальным напряжением питания 48В постоянного тока.
Кроме того, изделие может использоваться в качестве зарядного устройства для свинцово-кислотных АКБ номинальным напряжением 48В и емкостью 12...120 Ач

Особенности

- ограничение тока заряда АКБ и возможность выбора одного из трёх значений тока ограничения;
- автоматический переход в режим резервного питания нагрузок от внешней АКБ;
- защита нагрузки от токовой перегрузки посредством плавкого предохранителя;
- защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
- защита от короткого замыкания клемм АКБ;
- контроль наличия АКБ;
- защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ;
- защита нагрузки потребителя от аварийного повышения напряжения на выходе источника путем автоматического отключения нагрузок;
- светодиодная индикация наличия напряжения электрической сети: «СЕТЬ»;
- светодиодная индикация состояния внешней АКБ: «АКБ»;
- светодиодная индикация состояния напряжения выхода: «ВЫХОД»;
- выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов;
- защита питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;
- возможность восстановления работоспособности источника при подключении исправной и заряженной внешней АКБ и отсутствии напряжения питающей сети («холодный запуск»).

Дополнительные характеристики

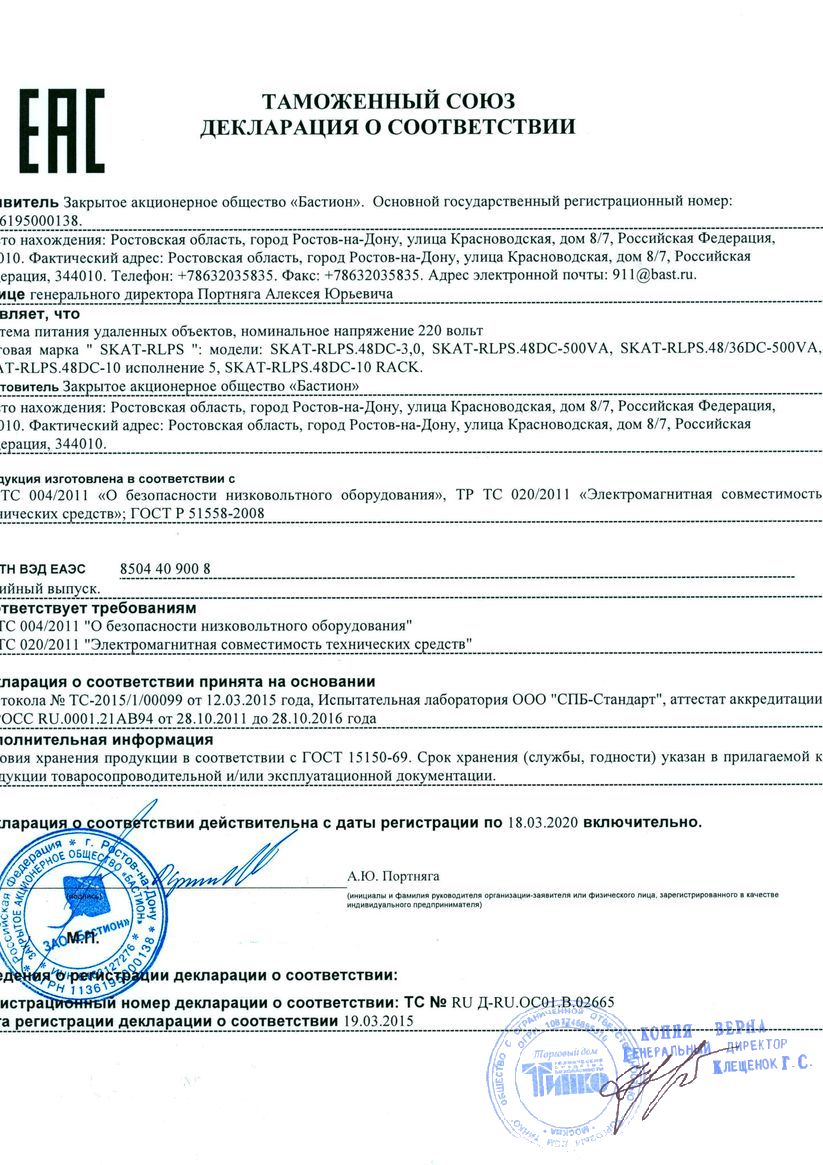

Сертификаты

Тип устройстваИсточник вторичного электропитания резервированный
Световая индикация"Питание от сети"; "Питание от батареи";"Авария"
Диагностические выходытип "СК": “Авария"; "Разряд АКБ"; "Авария АКБ"; "Авария выхода"; "Авария сети"
Напряжение питания, B:
- от сети переменного тока170…250
Выходное напряжение, В:
- при питании от сети переменного тока46…58
- при питании от аккумуляторной батареи43…52
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более150
Выходной ток, А:
- номинальный при наличии основного питания10
- максимальный при наличии основного питания10
Тип используемого аккумулятора12 В 12…120 Ач
Количество аккумуляторов, шт4
Защита от короткого замыканияЕсть
Защита аккумулятора от глубокого разрядаЕсть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В43…43.5
Ток заряда аккумуляторной батареи, А10; 6; 4; 2
Степень защитыIP20
Диапазон рабочих температур, °С-10…+40
Габаритные размеры, мм483х384х88
