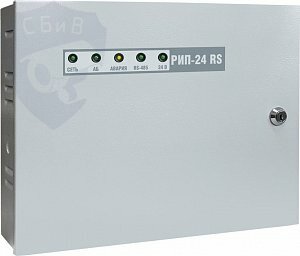

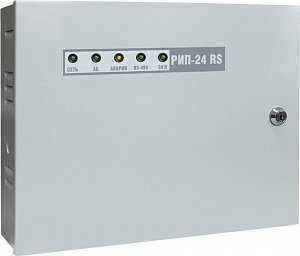

РИП-24 исп. 50 (РИП-24-2/7М4-Р-RS)

Кол-во

Назначение изделия

Предназначен для работы в составе ИСО «Орион» для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.
Соответствует Техническому регламенту и сертифицирован по ГОСТ Р 53325-2009.
В ИСО «Орион» РИП-24-2/7М4-Р-RS взаимодействует с пультом С2000M или АРМ «Орион Про», передает данные и получает команды управления по интерфейсу RS-485.

Особенности

Передача событий на пульт «С2000М» или АРМ «Орион Про»:
«Авария сети» (сетевое напряжение питания ниже 150 В или выше 260 В);
«Перегрузка источника питания» (выходной ток РИП более 2,5 А);
«Неисправность ЗУ» (ЗУ не обеспечивает напряжение и ток для заряда батарей (АБ) в заданных пределах);
«Неисправность источника питания» (при выходном напряжении ниже 20 В или выше 28,5 В);
«Неисправность батарей» (напряжение (АБ) ниже нормы, либо их внутреннее сопротивление выше предельно допустимого);
«Тревога взлома» (корпус РИП открыт);
«Отключение выходного напряжения»
Измерение и передача данных по запросу от «С2000М» или АРМ «Орион Про»:
напряжения в сети
напряжения на АБ
напряжения на выходе
тока нагрузки
Расширенный диапазон входного напряжения сети
Защита с автоматическим восстановлением работоспособности от:
превышения выходного напряжения,
перегрузок по выходу,
«переполюсовки» АБ
замыкания клемм подключения АБ
Интеллектуальный контроль аккумуляторных батарей и управление зарядом:
автоматическая проверка состояния АБ тестовой нагрузкой
измерение емкости АБ
расчет времени работы в резервном режиме с учетом реального тока нагрузки
программируемый таймер-счетчик времени наработки АБ
отключение АБ при их разряде и превышении допустимого напряжения
автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
контроль тока и напряжения зарядного устройства (ЗУ)
Световая индикация и звуковая сигнализация:
наличие сетевого напряжения в сети
выход сетевого напряжения за пределы нормы (менее 150 В или более 260 В)
наличие или нарушение связи по интерфейсу RS-485
короткое замыкание или перегрузка по выходу
заряд АБ
отключение АБ при разряде
неисправность ЗУ
отключение выхода РИП в аварийных ситуациях
Энергонезависимый буфер событий
Релейный выход для сигнала «Неисправность»
Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG

Дополнительные характеристики

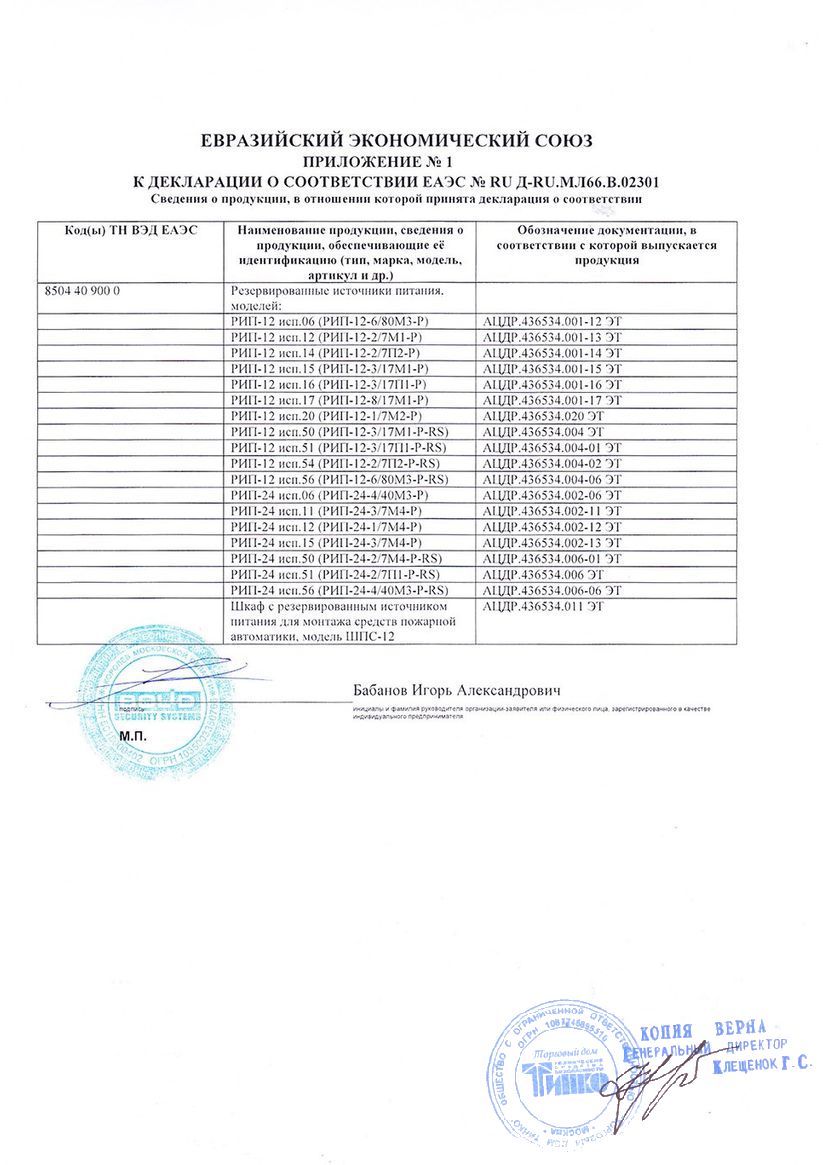

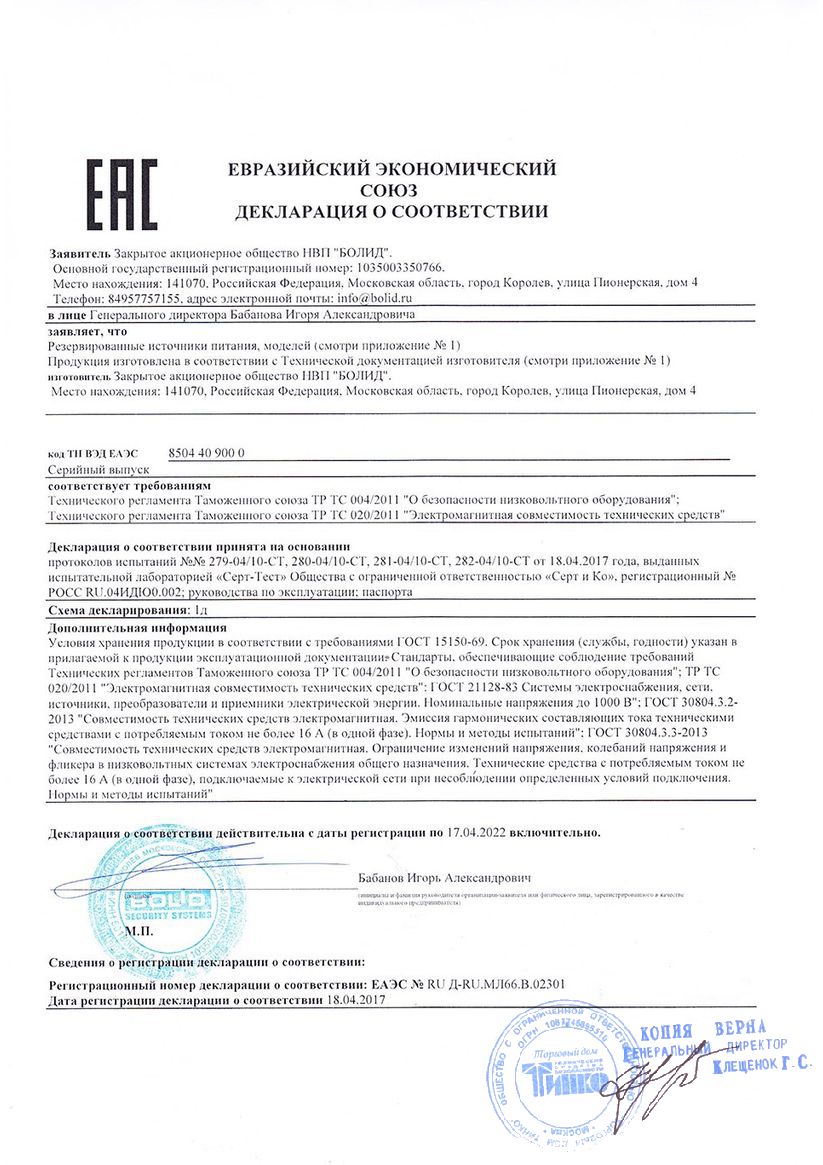

Сертификаты

Тип устройстваИсточник вторичного электропитания резервированный
Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"; "Бокс"
Диагностические выходытип "СК": "АВАРИЯ"; RS-485
Напряжение питания, B:
- от сети переменного тока150…250
Потребляемая мощность:
- от сети переменного тока 120 ВА
Потребляемый ток:
- при питании от сети переменного тока, А0.6
- при питании от резервного источника питания, А0.04
Выходное напряжение, В:
- при питании от сети переменного тока26.6…27.8
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более200
Выходной ток, А:
- номинальный при наличии основного питания2
- максимальный при наличии основного питания2.5
Тип используемого аккумулятора12В 7 Ач
Количество аккумуляторов, шт2
Защита от короткого замыканияЕсть
Защита аккумулятора от глубокого разрядаЕсть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В19.8…21
Степень защитыIP30
Диапазон рабочих температур, °С-10…+40
Габаритные размеры, мм340х270х100

Тип устройства

Источник вторичного электропитания резервированный

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

200

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"; "Бокс"

Выходной ток, А:

Диагностические выходы

тип "СК": "АВАРИЯ"; RS-485

- номинальный при наличии основного питания

Напряжение питания, B:

- максимальный при наличии основного питания

2.5

- от сети переменного тока

150…250

Тип используемого аккумулятора

12В 7 Ач

Потребляемая мощность:

Количество аккумуляторов, шт

- от сети переменного тока

120 ВА

Защита от короткого замыкания

Есть

Потребляемый ток:

Защита аккумулятора от глубокого разряда

Есть

- при питании от сети переменного тока, А

0.6

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

19.8…21

- при питании от резервного источника питания, А

0.04

Степень защиты

IP30

Выходное напряжение, В:

Диапазон рабочих температур, °С

-10…+40

- при питании от сети переменного тока

26.6…27.8

Габаритные размеры, мм

340х270х100
