SKAT-V.12DC-18 Rack

Кол-во

Назначение изделия

Источник предназначен для заряда внешней аккумуляторной батареи емкостью26…100Ач постоянным током до номинального напряжения 13,75В (при температуре окружающей среды 25?С) и питания нагрузки с номинальным напряжением питания 12 В постоянного тока и максимальным суммарным током нагрузок, включая ток заряда АКБ 18А.

Дополнительные характеристики

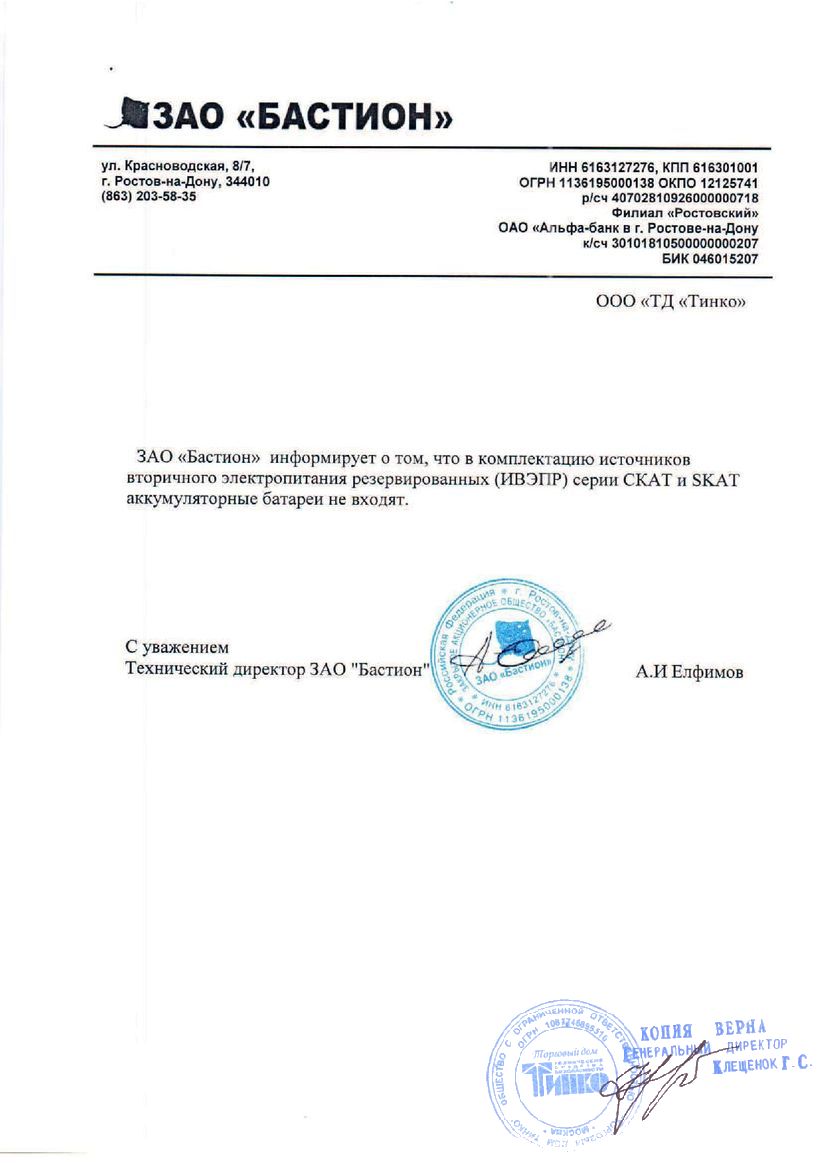

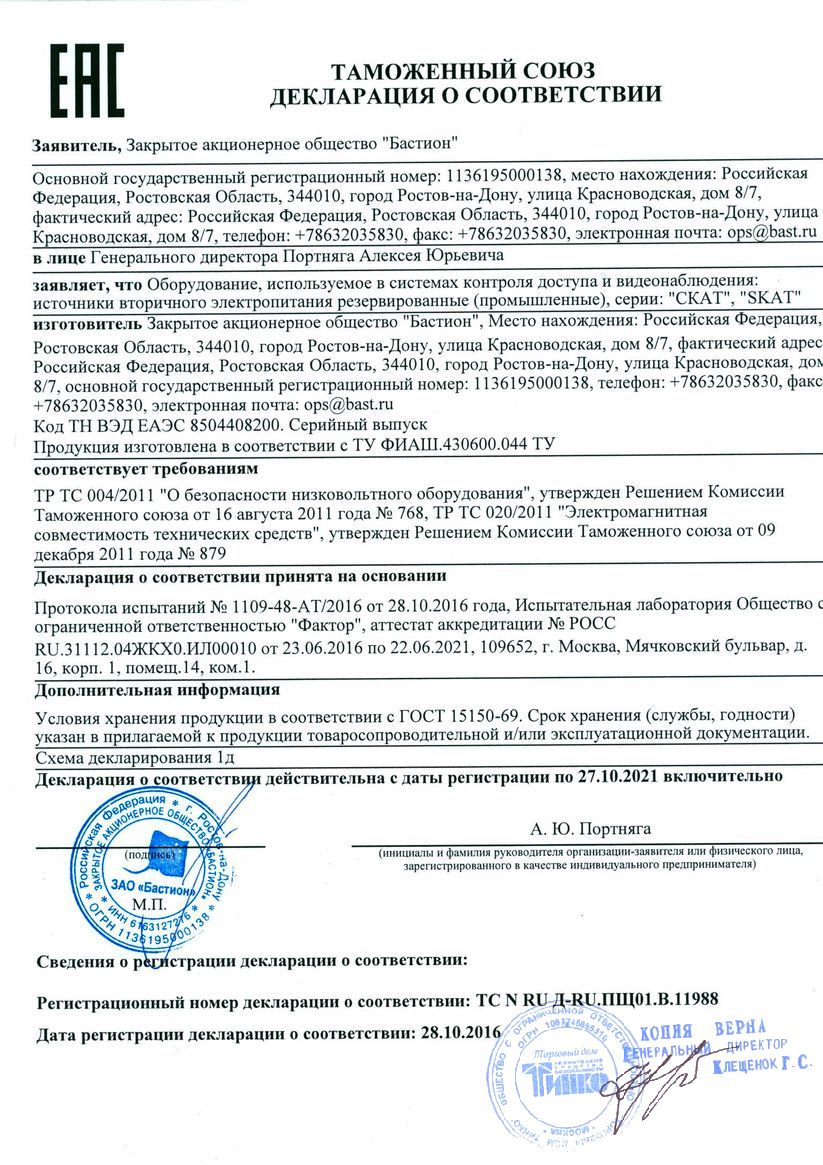

Сертификаты

Тип устройстваИсточник вторичного электропитания резервированный
Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Диагностические выходытип "ОК": "Авария сети": "Авария выхода"; "Разряд АКБ"; "Авария АКБ"; "Авария ИП"
Напряжение питания, B:
- от сети переменного тока170…250
Потребляемая мощность:
- от сети переменного тока 310 ВА
- при питании от резервного источника питания, А0.1
Выходное напряжение, В:
- при питании от сети переменного тока13…13.7
- при питании от аккумуляторной батареи9.5…13.7
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более100
Выходной ток, А:
- номинальный при наличии основного питания18
- максимальный при наличии основного питания20
Тип используемого аккумулятора12 В 26…100 Ач
Количество аккумуляторов, шт1
Защита от короткого замыканияЕсть
Защита аккумулятора от глубокого разрядаЕсть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В10.3…10.7
Ток заряда аккумуляторной батареи, А18.0; 10.0; 7.5; 5.0
Диапазон рабочих температур, °С0…+40
Габаритные размеры, мм483х286х88

Тип устройства

Источник вторичного электропитания резервированный

Выходной ток, А:

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

- номинальный при наличии основного питания

Диагностические выходы

тип "ОК": "Авария сети": "Авария выхода"; "Разряд АКБ"; "Авария АКБ"; "Авария ИП"

- максимальный при наличии основного питания

Напряжение питания, B:

Тип используемого аккумулятора

12 В 26…100 Ач

- от сети переменного тока

170…250

Количество аккумуляторов, шт

Потребляемая мощность:

Защита от короткого замыкания

Есть

- от сети переменного тока

310 ВА

Защита аккумулятора от глубокого разряда

Есть

- при питании от резервного источника питания, А

0.1

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

10.3…10.7

Выходное напряжение, В:

Ток заряда аккумуляторной батареи, А

18.0; 10.0; 7.5; 5.0

- при питании от сети переменного тока

13…13.7

Диапазон рабочих температур, °С

0…+40

- при питании от аккумуляторной батареи

9.5…13.7

Габаритные размеры, мм

483х286х88

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

100
