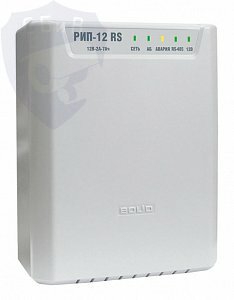

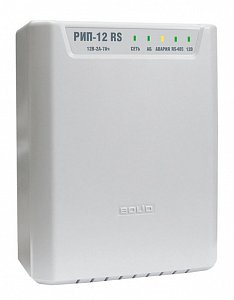

РИП-12 исп. 54 (РИП-12-2/7П2-Р-RS)

Кол-во

Назначение изделия

Предназначен для питания оборудования ОПС, СКУД и автоматики в составе системы "Орион" на небольших объектах.

Особенности

- Передача данных и управление по интерфейсу RS-485
- Компактный корпус из пластика, не поддерживающего горение
- Расширенный диапазон напряжения питания
- Возможность подключения к бытовым электросетям без провода заземления
- Встроенный термодатчик для контроля температуры внутри корпуса и управления зарядным устройством АБ для оптимального заряда
- Электронные защиты с функцией самовосстановления работоспособности:
- от превышения температуры
- превышения входного и выходного напряжения
- перегрузки по выходу
- замыкания клемм и "переполюсовки" АБ
- Индикация и сигнализация:
- пять индикаторов состояний
- звуковой сигнализатор
- датчик вскрытия корпуса (тампер)
- Обеспечивается микроконтроллером:
- диагностика и управление источником
- проверка состояния АБ и исправности зарядного устройства
- измерение напряжения сети, напряжения АБ, выходного напряжения, тока нагрузки, температуры внутри корпуса
- измерение емкости АБ (при отсутствии напряжения в сети)
- подсчет времени работы РИП в резервном режиме от АБ в зависимости от измеренной емкости и реального тока нагрузки
- определение степени заряженности АБ при работе от сети
- подсчет времени наработки АБ, программируемая передача сообщений по окончанию заданного срока эксплуатации АБ
- передача измеренных значений по интерфейсу
- передача сообщений о неисправностях и вскрытии корпуса

Дополнительные характеристики

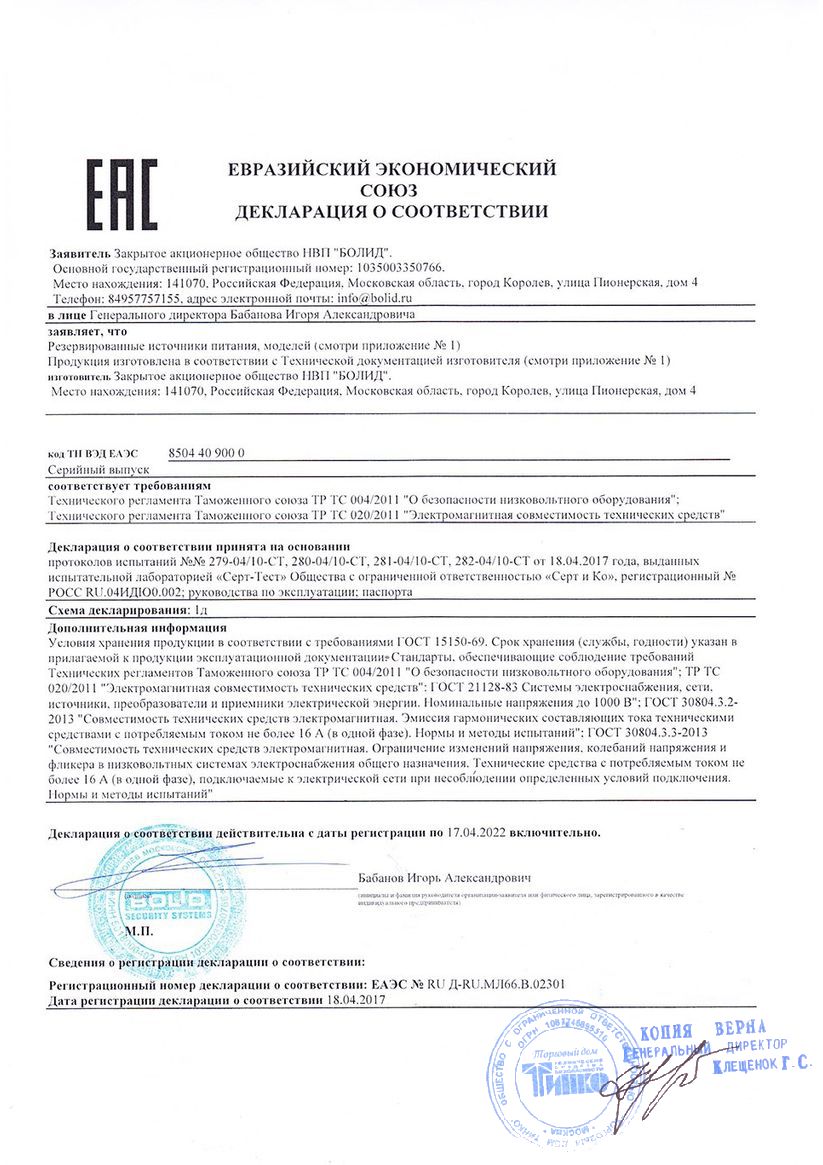

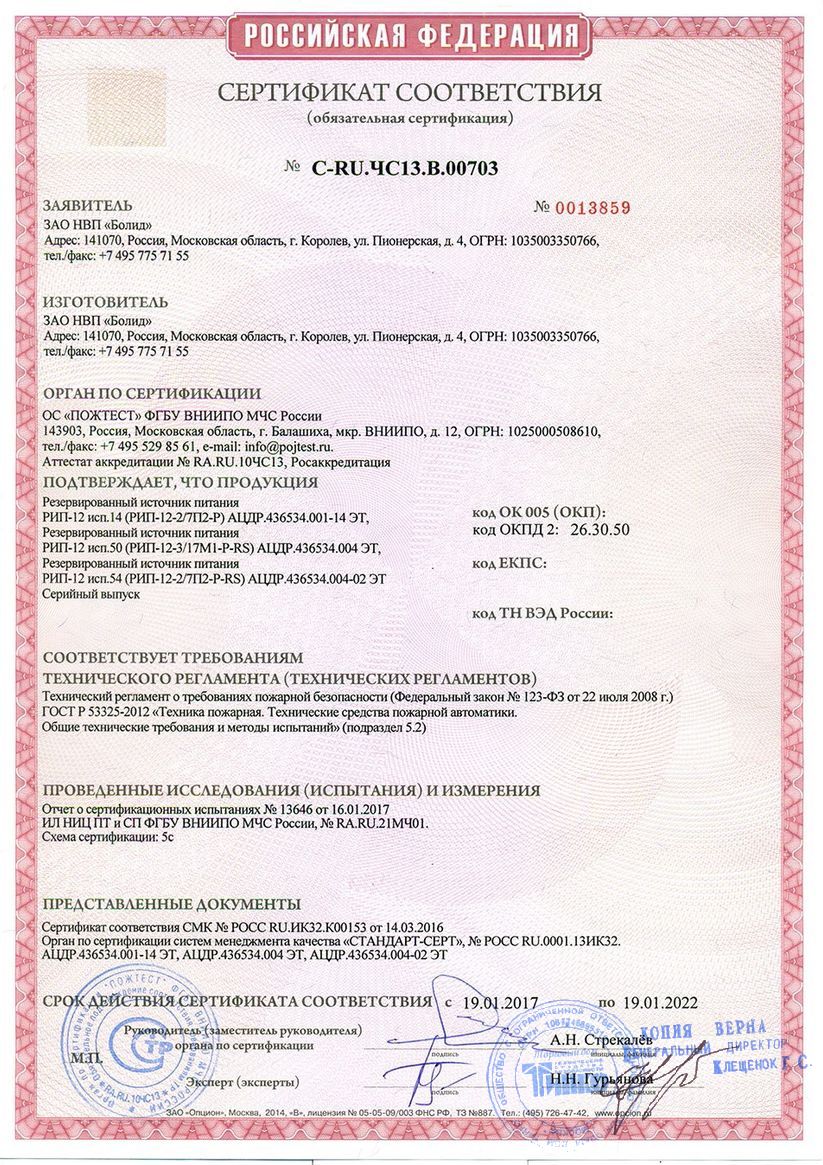

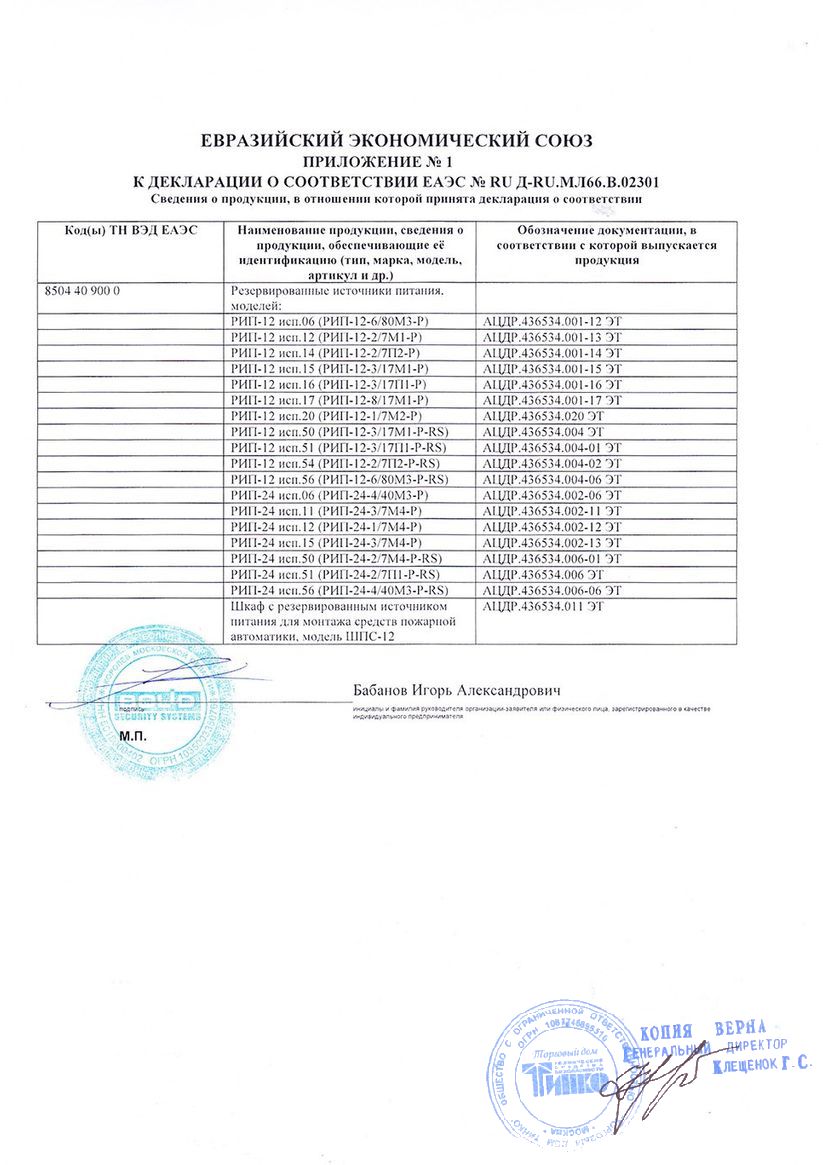

Сертификаты

Тип устройстваИсточник вторичного электропитания резервированный
Световая индикация"Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"
Диагностические выходыRS-485
Напряжение питания, B:
- от сети переменного тока150…250
Потребляемая мощность:
- от сети переменного тока 60 ВА
Потребляемый ток:
- при питании от сети переменного тока, А0.4
- при питании от резервного источника питания, А0.03
Выходное напряжение, В:
- при питании от сети переменного тока13…14.2
- при питании от аккумуляторной батареи9.5…13.5
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более100
Выходной ток, А:
- номинальный при наличии основного питания2
- максимальный при наличии основного питания3
Тип используемого аккумулятора12В 7 Ач
Количество аккумуляторов, шт1
Защита от короткого замыканияЕсть
Защита аккумулятора от глубокого разрядаЕсть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В9.6…10.8
Степень защитыIP30
Диапазон рабочих температур, °С-10…+40
Габаритные размеры, мм165х211х90

Тип устройства

Источник вторичного электропитания резервированный

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

100

Световая индикация

"Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"

Выходной ток, А:

Диагностические выходы

RS-485

- номинальный при наличии основного питания

Напряжение питания, B:

- максимальный при наличии основного питания

- от сети переменного тока

150…250

Тип используемого аккумулятора

12В 7 Ач

Потребляемая мощность:

Количество аккумуляторов, шт

- от сети переменного тока

60 ВА

Защита от короткого замыкания

Есть

Потребляемый ток:

Защита аккумулятора от глубокого разряда

Есть

- при питании от сети переменного тока, А

0.4

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

9.6…10.8

- при питании от резервного источника питания, А

0.03

Степень защиты

IP30

Выходное напряжение, В:

Диапазон рабочих температур, °С

-10…+40

- при питании от сети переменного тока

13…14.2

Габаритные размеры, мм

165х211х90

- при питании от аккумуляторной батареи

9.5…13.5
