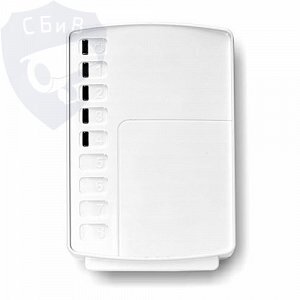

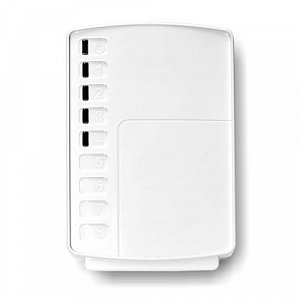

Астра-823

Кол-во

Назначение изделия

Предназначен для выдачи извещений на релейные выходы (цепи управления) по командам управляющего устройства по линии интерфейса RS-485.

Особенности

•4 выхода:
- 2 (К1 и К2) с контролем обрыва и короткого замыкания цепей управления,
- 2 (К3 и К4) без контроля;
•при включенной схеме контроля коммутируемых только на замыкание цепей выходов К1 и К2 обеспечивается коммутация напряжения от внешнего источника питания DC 5 - 30 V на выход для питания нагрузки Rн (при замкнутом состоянии выхода обеспечивается выдача напряжения);
•при выключенной схеме контроля цепей выходов К1 и К2 обеспечивается коммутация AC/DC напряжений до 250 V;
•неконтролируемые выходы К3 и К4 обеспечивают коммутацию AC/DC напряжений до 250 V контактами на переключение;
•выходы включаются/выключаются (для К1 и К2) и переключаются (для К3 и К4) управляющим устройством

Дополнительные характеристики

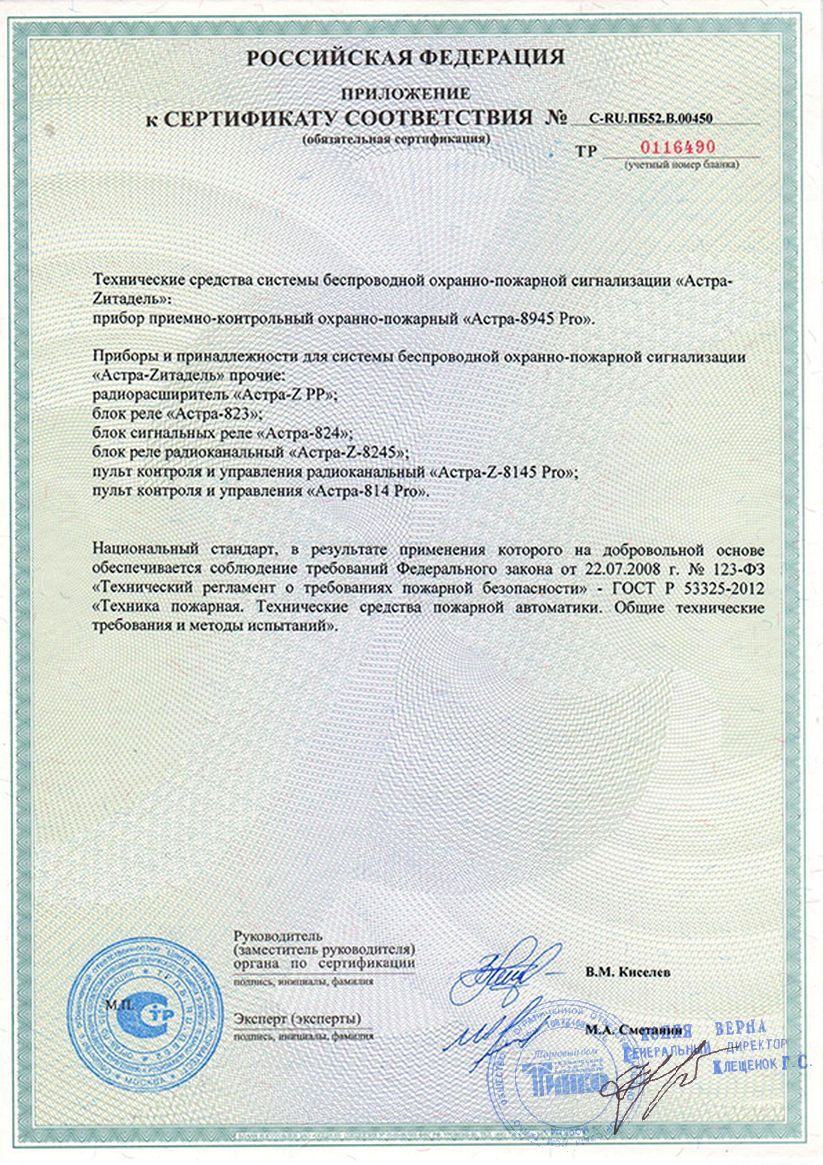

Сертификаты

Напряжение питания, В10.5…15.5 В
Ток потребления, мА:
- при выключенных выходах50 мА
- при включенных выходах (за исключением тока потребления нагрузки)220 мА
Максимальное коммутируемое напряжение, В:
- АС/DC (для выходов К1, К2 с выключенным контролем)250 В
- DC (для выходов К1, К2 с включенным контролем)30 В
- АС/DC (для выходов К3, К4)250 В
Минимальное коммутируемое напряжение DC для обеспечения режима контроля целостности цепи (для выходов К1, К2), не более5 В
Максимальный коммутируемый ток, А:
- AD3 А
- DC3 А
Дальность проводной линии связи интерфейса RS-485 при условии применения кабеля класса КСПВГ 0, 21000 м
Максимальная емкость источников извещений48 шт.
Диапазон рабочих температур, °С-30…+55
Степень защитыIP41

Напряжение питания, В

10.5…15.5 В

Минимальное коммутируемое напряжение DC для обеспечения режима контроля целостности цепи (для выходов К1, К2), не более

5 В

Ток потребления, мА:

Максимальный коммутируемый ток, А:

- при выключенных выходах

50 мА

- AD

3 А

- при включенных выходах (за исключением тока потребления нагрузки)

220 мА

- DC

3 А

Максимальное коммутируемое напряжение, В:

Дальность проводной линии связи интерфейса RS-485 при условии применения кабеля класса КСПВГ 0, 2

1000 м

- АС/DC (для выходов К1, К2 с выключенным контролем)

250 В

Максимальная емкость источников извещений

48 шт.

- DC (для выходов К1, К2 с включенным контролем)

30 В

Диапазон рабочих температур, °С

-30…+55

- АС/DC (для выходов К3, К4)

250 В

Степень защиты

IP41
