РАПАН-10 пластик

Кол-во

Назначение изделия

Экономичные источники бесперебойного питания серии «РАПАН» предназначены для электропитания аппаратуры номинальным напряжением 12 В.
Область применения источника — обеспечение бесперебойного питания систем охранно-пожарной сигнализации, электромеханических замков и других потребителей.

Особенности

оптимальный заряд аккумуляторной батареи при наличии напряжения в электрической сети (режим «Основной»);
автоматический переход на резервное питание от встроенной АКБ (режим «Резервный») при отключении электрической сети;
защиту АКБ от глубокого разряда;
защиту от переполюсовки клемм АКБ при помощи предохранителя;
защиту выхода от перегрузки по току, в том числе от короткого замыкания, путём отключения выхода не более чем на 15 секунд.
световую индикацию (индикатор «СЕТЬ») наличия сетевого напряжения (режим «ОСНОВНОЙ»);
световую индикацию (индикатор «АКБ») наличия (в пределах нормы) исправной и заряженной АКБ;
световую индикацию (индикатор «ВЫХОД») наличия выходного напряжения;
автоматическое формирование и передачу во внешние цепи трех информационных сигналов в формате открытый коллектор («ОК») : об отсутствии выходного напряжения, об отсутствии напряжения сети и об отсутствии напряжения АКБ;
возможность подключения к информационным выходам релейного модуля РМ-03 (в комплект поставки не входит).

Дополнительные характеристики

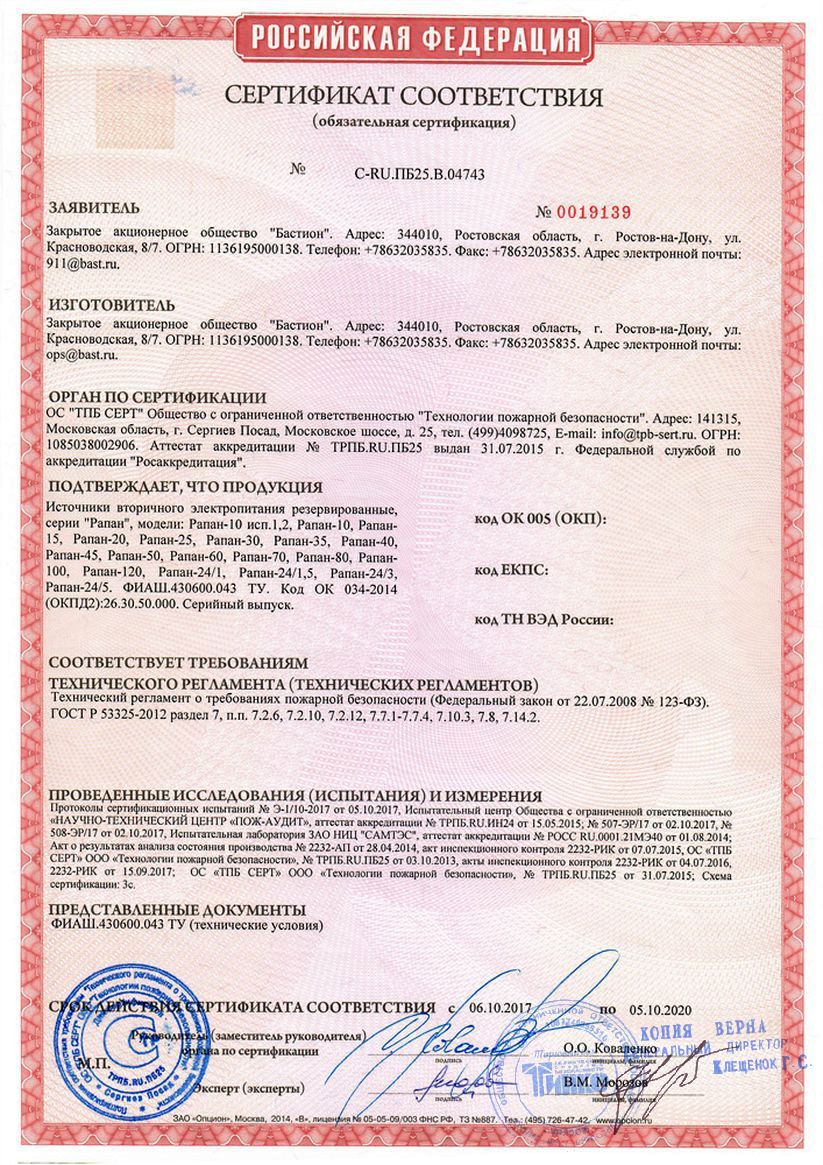

Сертификаты

Тип устройстваИсточник вторичного электропитания резервированный
Напряжение питания, B:
- от сети переменного тока187…242
Потребляемая мощность:
- от сети переменного тока 20 Вт
Выходное напряжение, В:
- при питании от сети переменного тока13.6…13.9
- при питании от аккумуляторной батареи10…13.5
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более50
Выходной ток, А:
- номинальный при наличии основного питания0.7
- максимальный при наличии основного питания1
Тип используемого аккумулятора12В 1.2 Ач
Количество аккумуляторов, шт1
Защита от короткого замыканияЕсть
Защита аккумулятора от глубокого разрядаЕсть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В10.5…11
Диапазон рабочих температур, °С0…+40
Габаритные размеры, мм130х170х85

Тип устройства

Источник вторичного электропитания резервированный

- номинальный при наличии основного питания

0.7

Напряжение питания, B:

- максимальный при наличии основного питания

- от сети переменного тока

187…242

Тип используемого аккумулятора

12В 1.2 Ач

Потребляемая мощность:

Количество аккумуляторов, шт

- от сети переменного тока

20 Вт

Защита от короткого замыкания

Есть

Выходное напряжение, В:

Защита аккумулятора от глубокого разряда

Есть

- при питании от сети переменного тока

13.6…13.9

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

10.5…11

- при питании от аккумуляторной батареи

10…13.5

Диапазон рабочих температур, °С

0…+40

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

Габаритные размеры, мм

130х170х85

Выходной ток, А:
