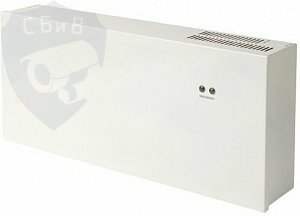

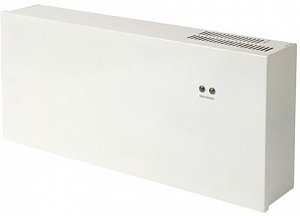

БРП-24-3/14

Кол-во

Назначение изделия

Блоки резервированного электропитания БРП-24 предназначены для обеспечения бесперебойного питания постоянным током различных устройств в том числе устройств охранной и пожарной сигнализации, систем контроля и управления доступом.

Рекомендуются для питания нагрузок с большим стартовым током.

Блоки представляют собой сетевые источники электропитания с понижающим трансформатором, линейным стабилизатором и АКБ включенными по буферной схеме.

Особенности

-Питание нагрузки номинальным напряжением 24 В
-Заряд АКБ осуществляется с выхода источника питания (буферная схема)
-Питание нагрузки от АКБ при пропадании сетевого напряжения
-Индикация наличия сетевого и выходного напряжений
-Шлейф передачи извещения “Норма сеть"
-Защита от перегрузки и короткого замыкания по выходу
-Защита АКБ от глубокого разряда
-Защита трансформатора встроенным термопредохранителем

Дополнительные характеристики

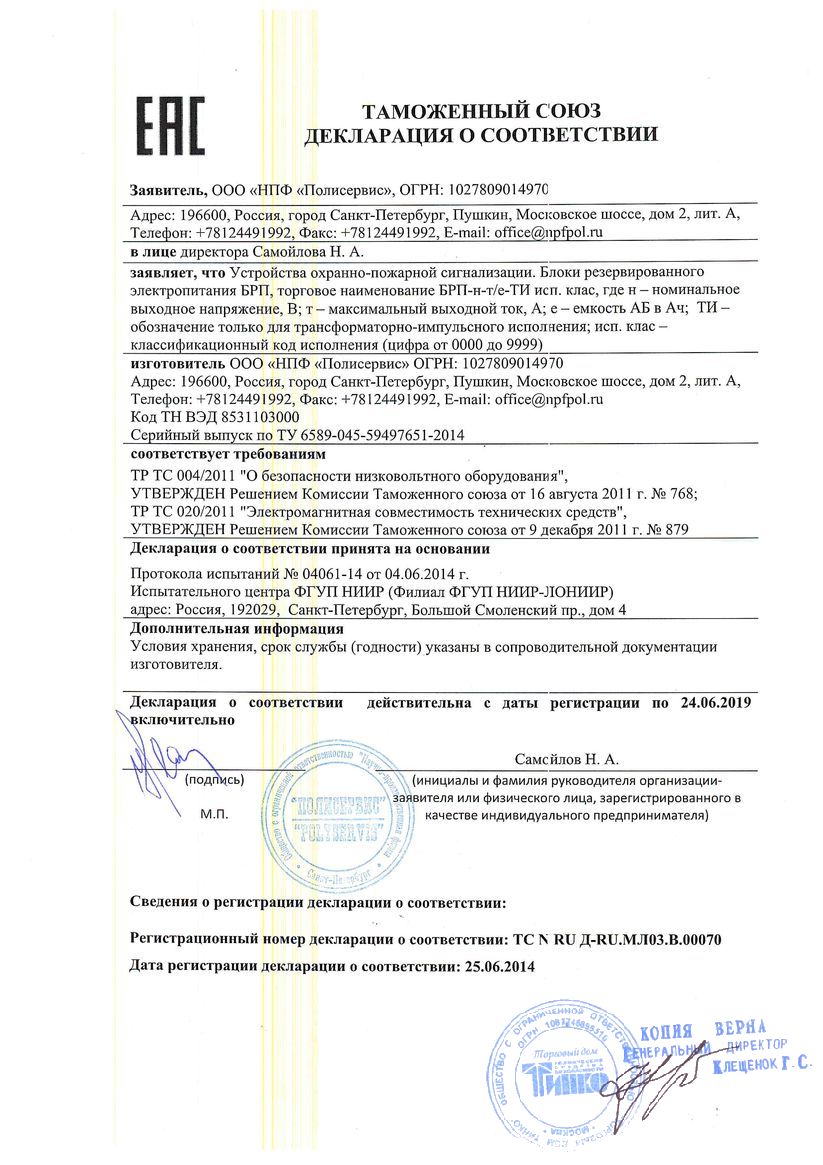

Сертификаты

Тип устройстваИсточник вторичного электропитания резервированный
Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Диагностические выходытип "СК": "Наличие сети"
Напряжение питания, B:
- от сети переменного тока220
Потребляемая мощность:
- от сети переменного тока 100 Вт
Выходное напряжение, В:
- при питании от сети переменного тока21.4…27.6
Выходной ток, А:
- номинальный при наличии основного питания2.2
- максимальный при наличии основного питания3
Тип используемого аккумулятора12В 7 Ач
Количество аккумуляторов, шт4
Защита от короткого замыканияЕсть
Защита аккумулятора от глубокого разрядаЕсть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В20.4…21.6
Степень защитыIP20
Диапазон рабочих температур, °С-10…+40
Габаритные размеры, мм470х215х90

Тип устройства

Источник вторичного электропитания резервированный

- номинальный при наличии основного питания

2.2

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

- максимальный при наличии основного питания

Диагностические выходы

тип "СК": "Наличие сети"

Тип используемого аккумулятора

12В 7 Ач

Напряжение питания, B:

Количество аккумуляторов, шт

- от сети переменного тока

220

Защита от короткого замыкания

Есть

Потребляемая мощность:

Защита аккумулятора от глубокого разряда

Есть

- от сети переменного тока

100 Вт

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

20.4…21.6

Выходное напряжение, В:

Степень защиты

IP20

- при питании от сети переменного тока

21.4…27.6

Диапазон рабочих температур, °С

-10…+40

Выходной ток, А:

Габаритные размеры, мм

470х215х90
