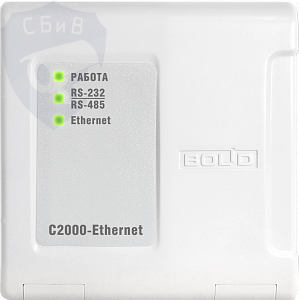

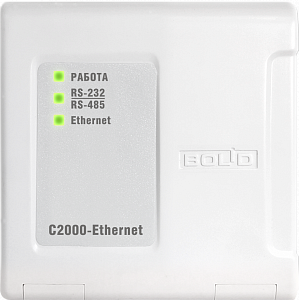

С2000-Ethernet

Кол-во

Назначение изделия

Преобразователь интерфейсов RS-485/RS-232 в Ethernet «C2000-Ethernet» предназначен для трансляции данных интерфейса RS-485/RS-232 в Ethernet и обратно. Предназначен для использования как в составе системы «Орион», «Орион Про», так и других систем.

Особенности

- организация передачи по локальной сети на участке ИСО "Орион":
между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и приборами;
между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и пультом ("С2000M", "С2000");
между пультом ("С2000M","С2000") и приборами;
- организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 "С2000-Ethernet";
- возможна работа с преобразователями других производителей, осуществляющих ретрансляцию в UDP протоколе.

Дополнительные характеристики

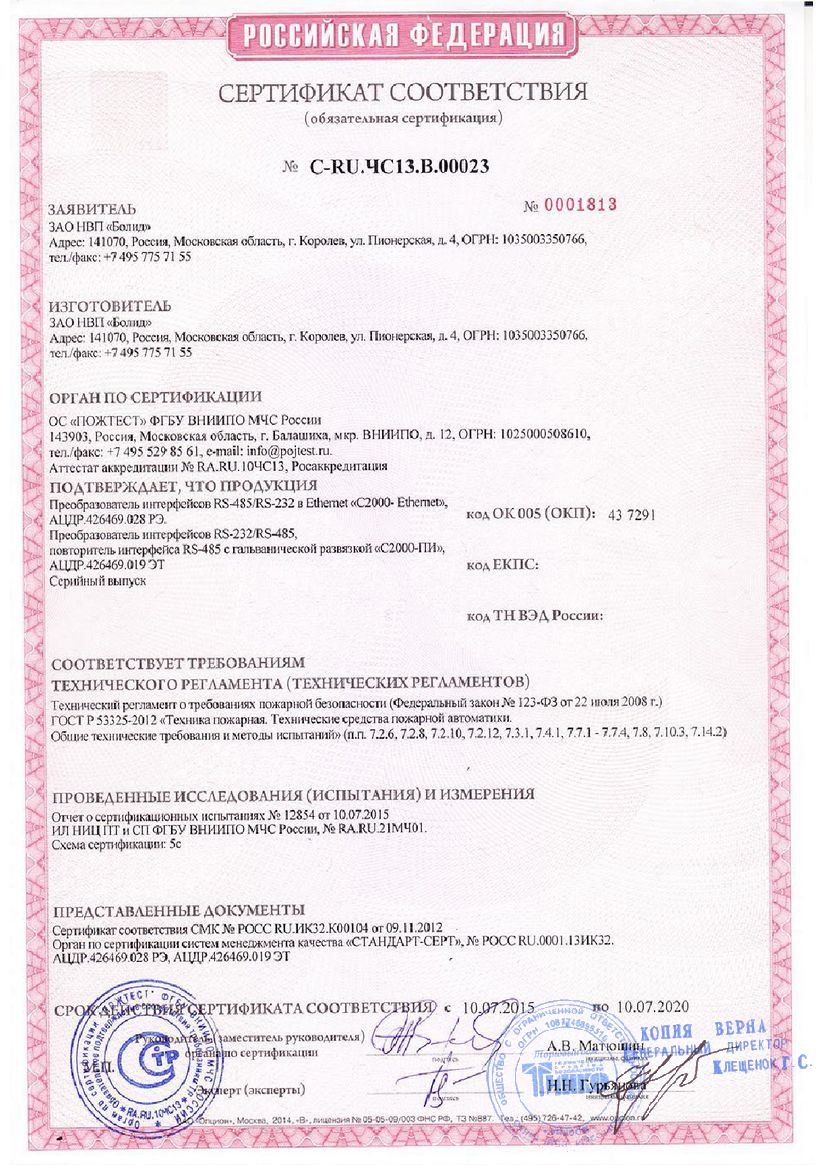

Сертификаты

Напряжение питания, B:
- от внешнего источника питания11…28.4
Ток потребления в дежурном режиме, мА, не более :
- при напряжении питания 12 В, мА, не более90
- при напряжении питания 24 В, не более50
Параметры работы интерфейсов RS-485/RS-232 (полудуплекс) :
- скорость передачи, бит/сек1200; 2400; 9600; 19200; 38400; 57600; 115200
- количество стартовых/стоповых бит1
- контроль чётностинет
- 8 бит данных/1 стоповый бит или 8 бит данных/2 стоповых бита
- максимальная длина пакета, байт264
Параметры работы по Ethernet-каналу:
- скорость передачи, Мбит/с10
- используемые протоколыUDP; ICMP (ping); ARP
- максимальное количество устройств по Ethernet-каналу от одного "C2000-Ethernet"10
Степень защитыIP20
Диапазон рабочих температур, °С-30…+50
Габаритные размеры, мм102х107х39
Масса прибора, кг0.2
