МКС РИП

Кол-во

Назначение изделия

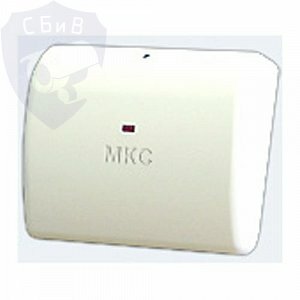

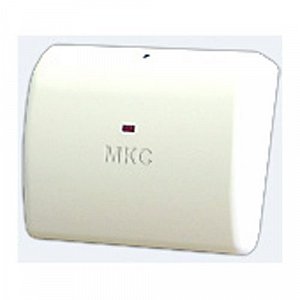

Модуль контроля состояния резервированных источников питания (МКС) предназначен для контроля источников питания РИП-12 (исп. 01), РИП-12 (исп. 02), РИП-12 (исп. 04), РИП-12 (исп.05), РИП-24 (исп. 01), РИП-24 (исп. 02), РИП-24 (исп. 04).
МКС рассчитан на непрерывный круглосуточный режим работы, производя контроль наличия сетевого напряжения питания РИП, выходного напряжения РИП и герметичной аккумуляторной батареи.
МКС передаёт извещения о состоянии РИП с помощью трёх гальванически развязанных выходных реле К1, К2 и К3.
МКС обеспечивает световую индикацию текущего состояния РИП, наличие или отсутствие напряжения сети, превышение или понижение напряжения на выходе и батарее.
МКС эксплуатируется в местах, где он защищён от воздействия атмосферных осадков и механических повреждений.

Дополнительные характеристики

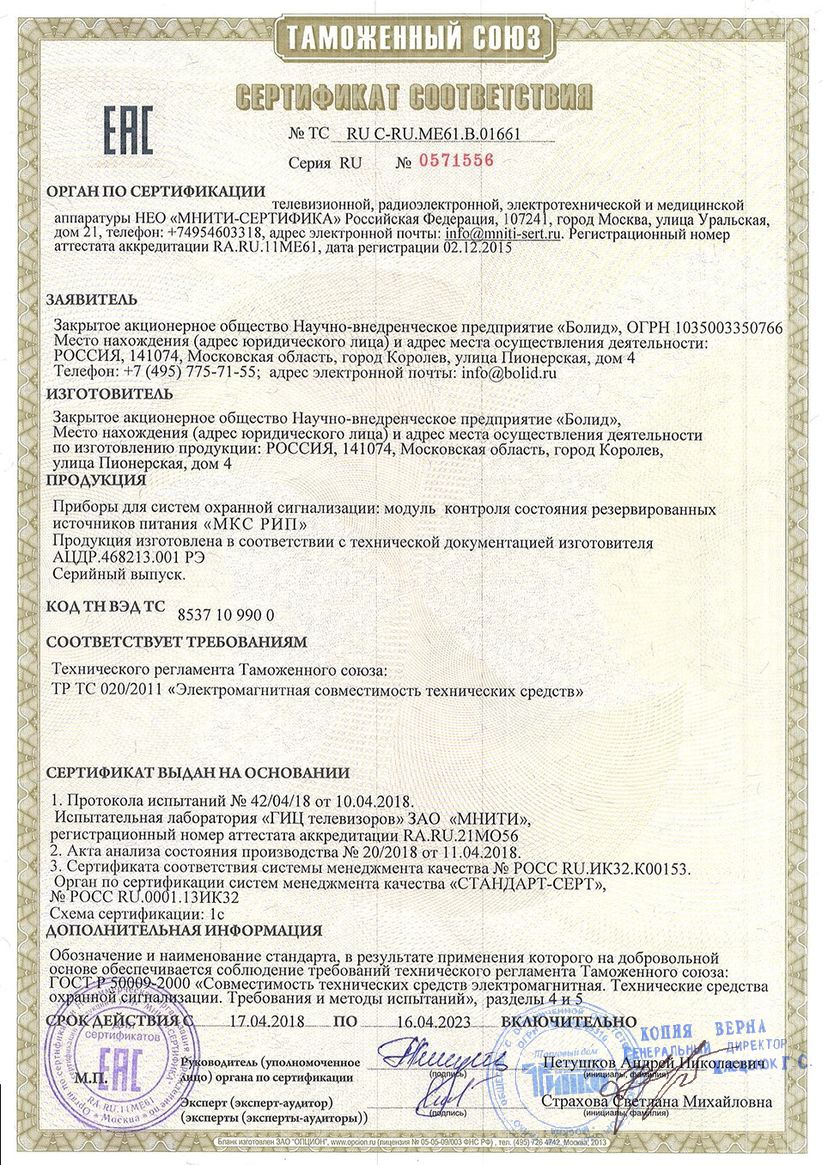

Сертификаты

Источник питания (10…30) В, постоянного токаВыход РИП
Максимальный ток потребления, не более мА30
Максимальный ток потребления от разряженной батареи при отсутствии сетевого напряжения, не более мА7
Сопротивление контактов выходных реле в замкнутом состоянии, не более Ом50
Максимальное напряжение, коммутируемое контактами реле, В80
Максимальный ток, коммутируемый контактами реле, мА50
Габаритные размеры, мм75х65х25
Масса МКС, не более кг0.1

Источник питания (10…30) В, постоянного тока

Выход РИП

Максимальное напряжение, коммутируемое контактами реле, В

Максимальный ток потребления, не более мА

Максимальный ток, коммутируемый контактами реле, мА

Максимальный ток потребления от разряженной батареи при отсутствии сетевого напряжения, не более мА

Габаритные размеры, мм

75х65х25

Сопротивление контактов выходных реле в замкнутом состоянии, не более Ом

Масса МКС, не более кг

0.1
