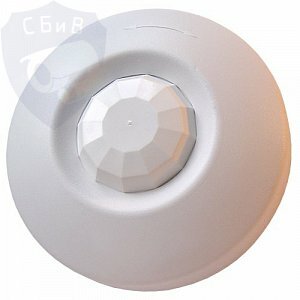

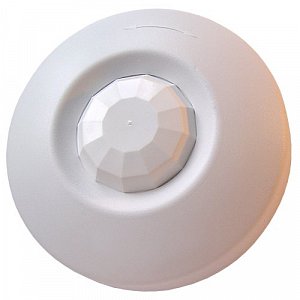

Астра-7 исп. Б (ИО 409-15Б)

Кол-во

Назначение изделия

Предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле.

Дополнительная информация

Принцип действия основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком зоны обнаружения, которая состоит из чувствительных зон. Каждая чувствительная зона состоит из четырех элементарных чувствительных зон.

Чувствительные зоны извещателя формируются линзой Френеля и четырехплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на микроконтроллер, который в соответствии с заданным алгоритмом работы формирует извещение «Тревога» размыканием выходной цепи оптоэлектронного реле.

Конструктивно извещатель выполнен в виде блока, состоящего из основания и съемной крышки. Внутри блока смонтирована печатная плата с радиоэлементами и клеммниками винтовыми для внешних подключений.

На плате установлена кнопка, которая при снятии крышки формирует извещение о тревоге независимо от включения питания извещателя. На плате установлен индикатор для контроля работоспособности извещателя.

Дополнительные характеристики

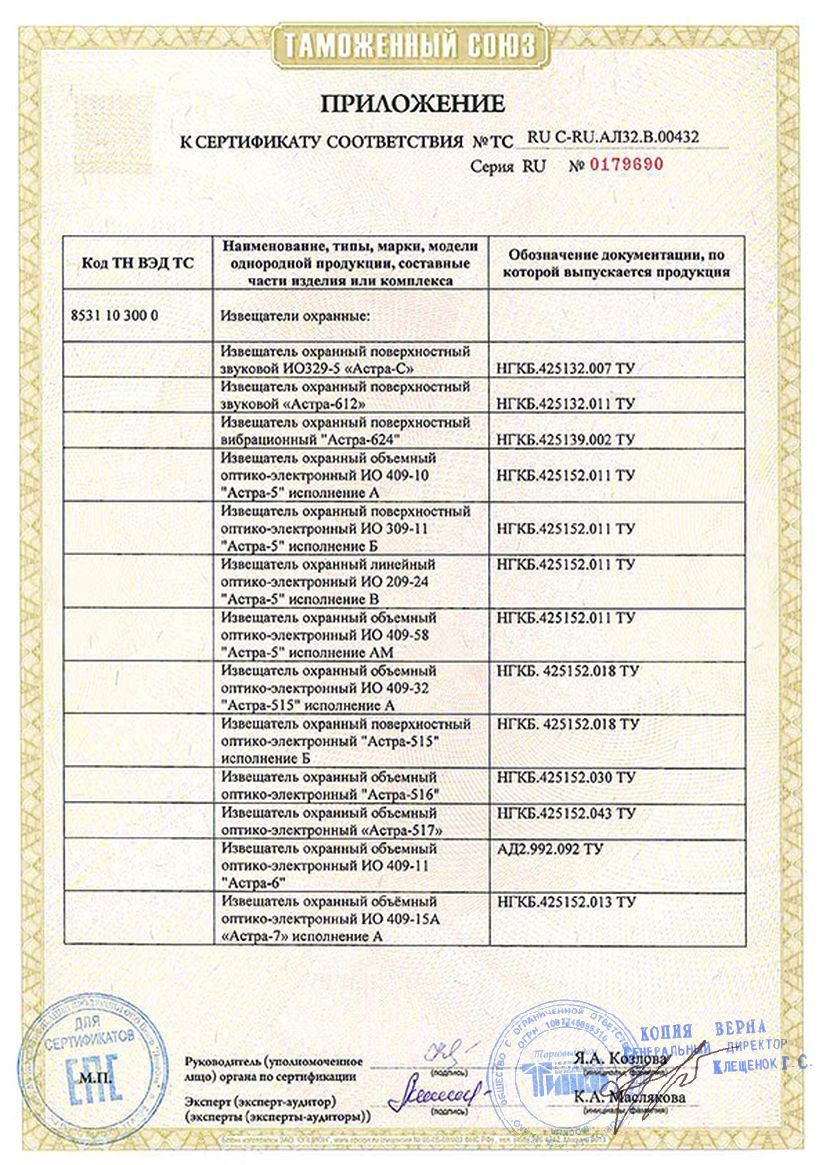

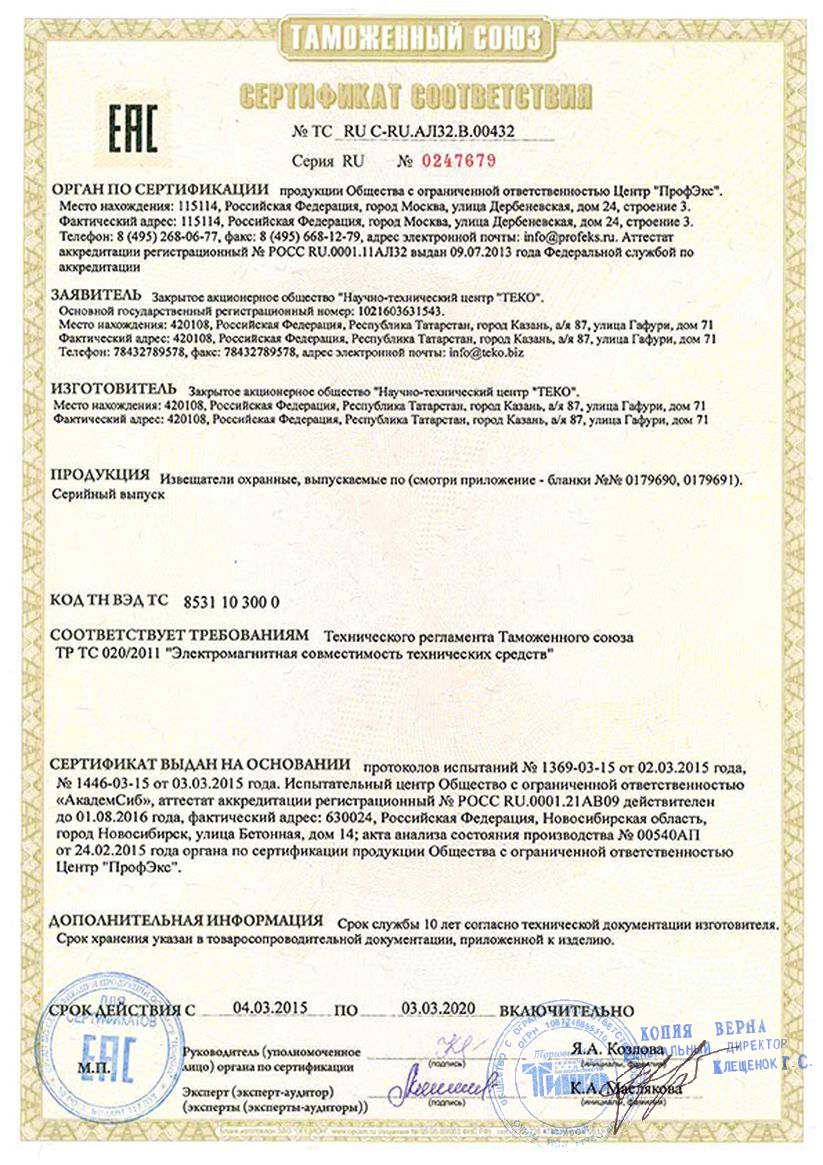

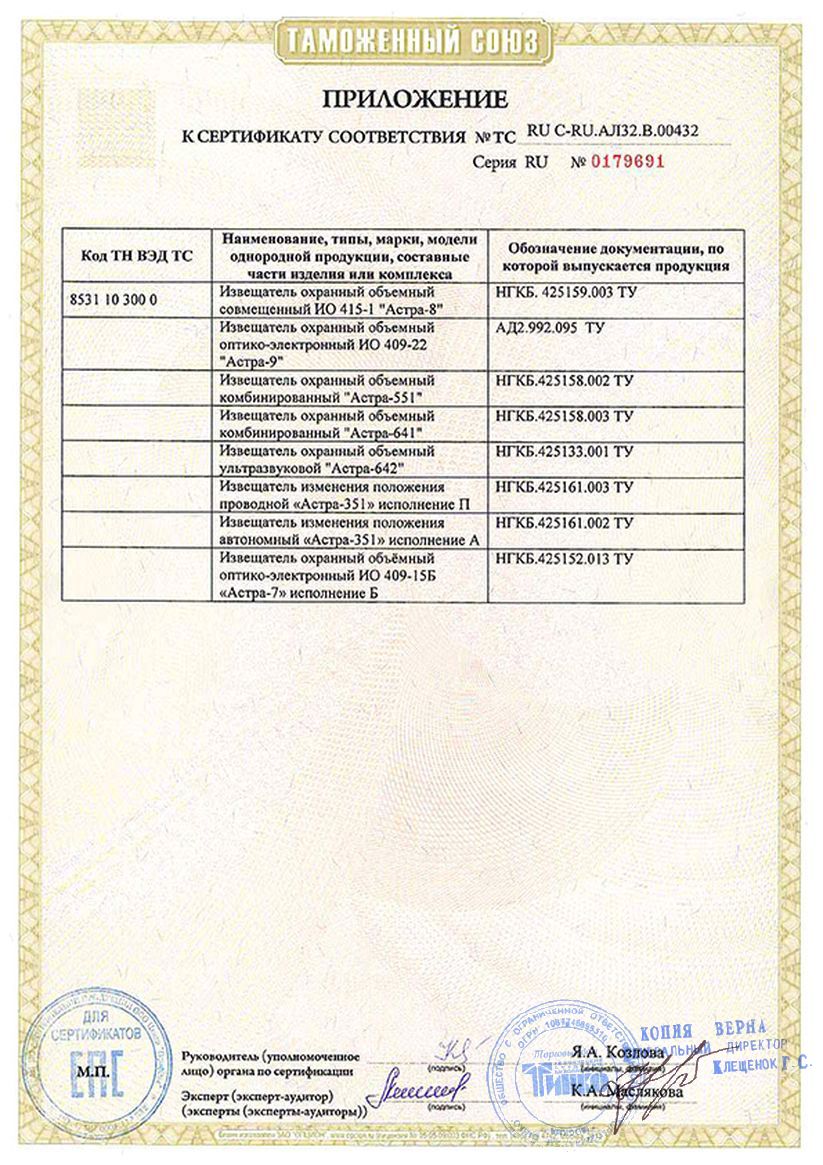

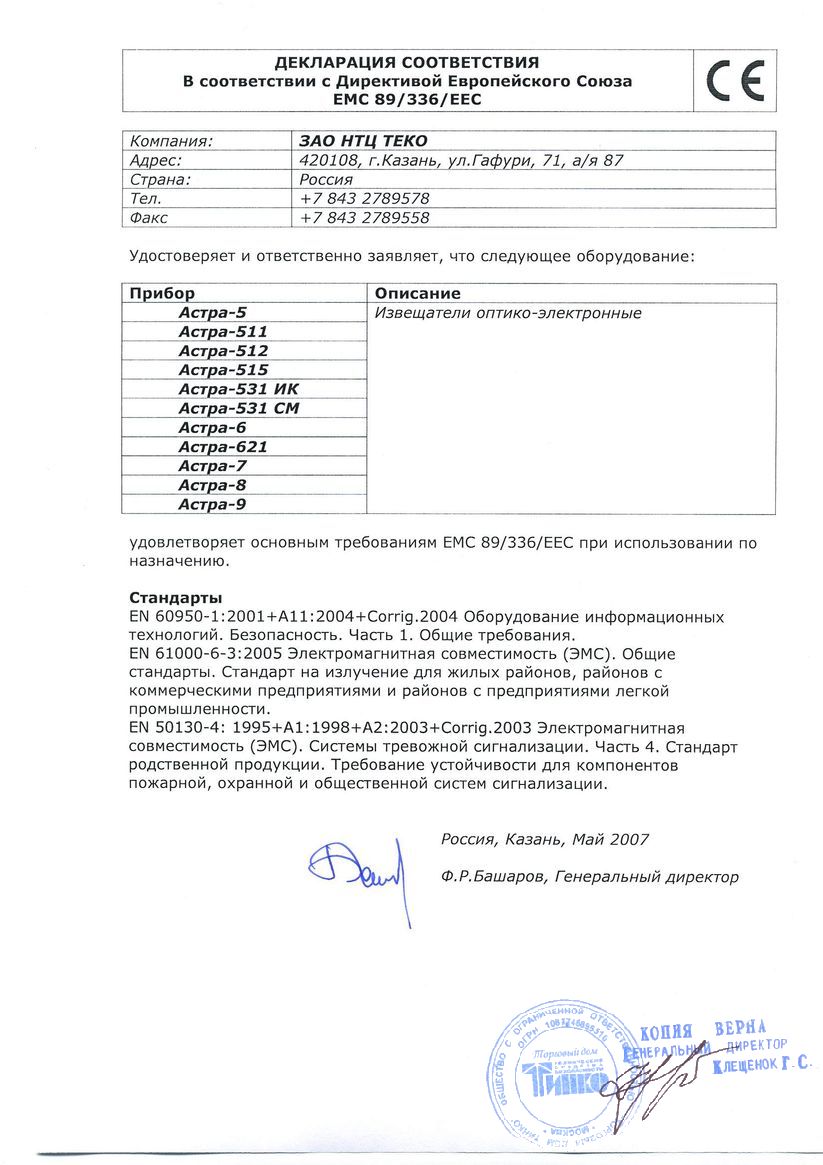

Сертификаты

Чувствительный элемент2-х площадной PIR элемент
Регулировка чувствительностиесть
Время разогрева, сек10
Параметры ИК канала:
- диаметр зоны обнаружения, м13
- рекомендуемая высота установки, м5
- диапазон обнаруживаемых скоростей перемещения, м/с0.3…3
Параметры тревожного выхода:
- тип контактовнормально-замкнутые
- длительность тревожного извещения, сек4
- коммутируемое напряжение, В100
- коммутируемый ток, А0.08
- тампересть
Напряжение питания, B:
- постоянного тока8…16
Ток потребления, мА:
- в дежурном режиме12
- в режиме "ТРЕВОГА"12
Диапазон рабочих температур, °С-30…+50
Габаритные размеры, мм90х31.5
Масса, не более, кг0.07
