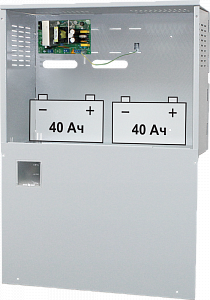

СКАТ 2400И7 исп. 5000

Кол-во

Назначение изделия

Предназначен для обеспечения бесперебойным питанием систем ОПС, видеонаблюдения, мини АТС и других потребителей с минимальным напряжением 24 В.

Особенности

- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня или при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- защиту выхода от перегрузки по току, в том числе от короткого замыкания нагрузки путем отключения выхода на 1 минуту;
- возможность подключения на вход внешнего источника резервного питания типа СКАТ-2400Р20;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв« осуществляется при пропадании сетевого напряжения и не восстановлении его в течение заданного пользователем при помощи перемычек;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
- возможность подключения внешних устройств посредством диагностического разъема.

Комплектация

Вставка плавкая ВПТ6 2,0А, вставка плавкая ВПТ6 5,0А, вставка плавкая ВПТ6 6,3А (2 шт.), перемычка аккумуляторная, пластмассовый дюбель с шурупом (3 шт.), втулка дистанционная (3 шт.)

Дополнительные характеристики

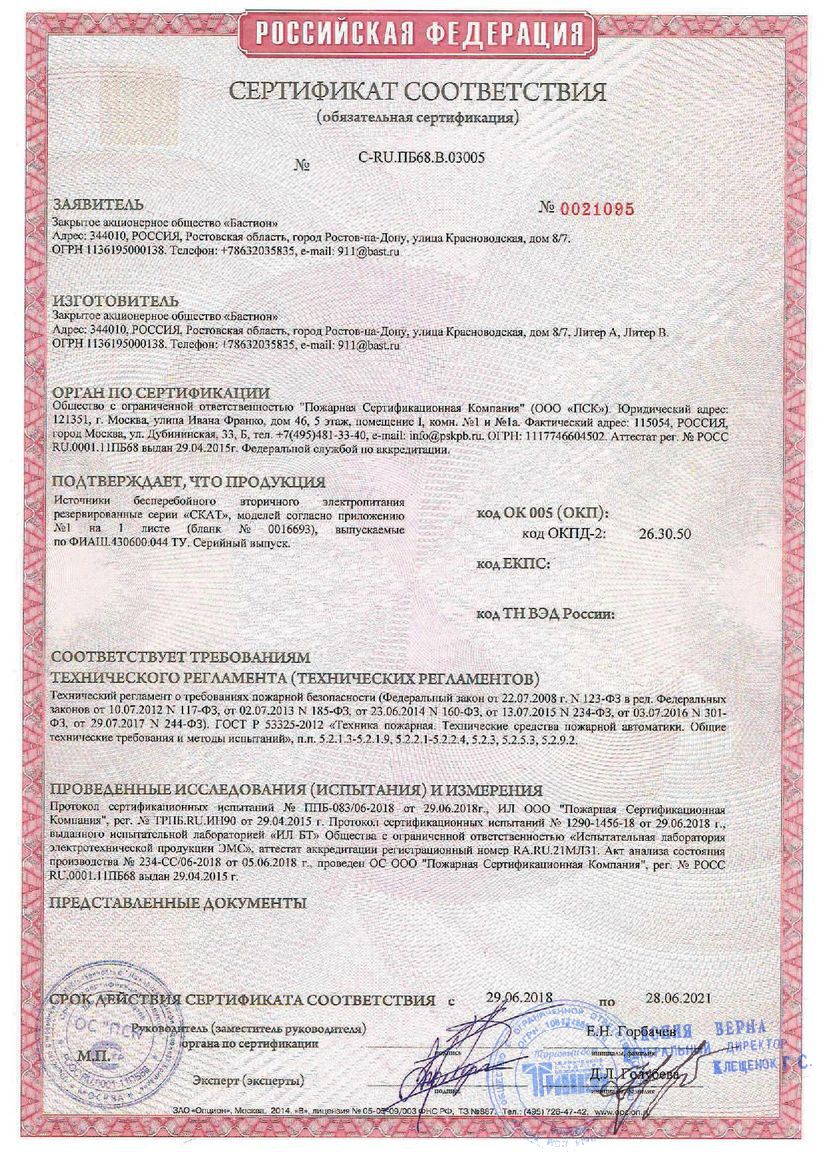

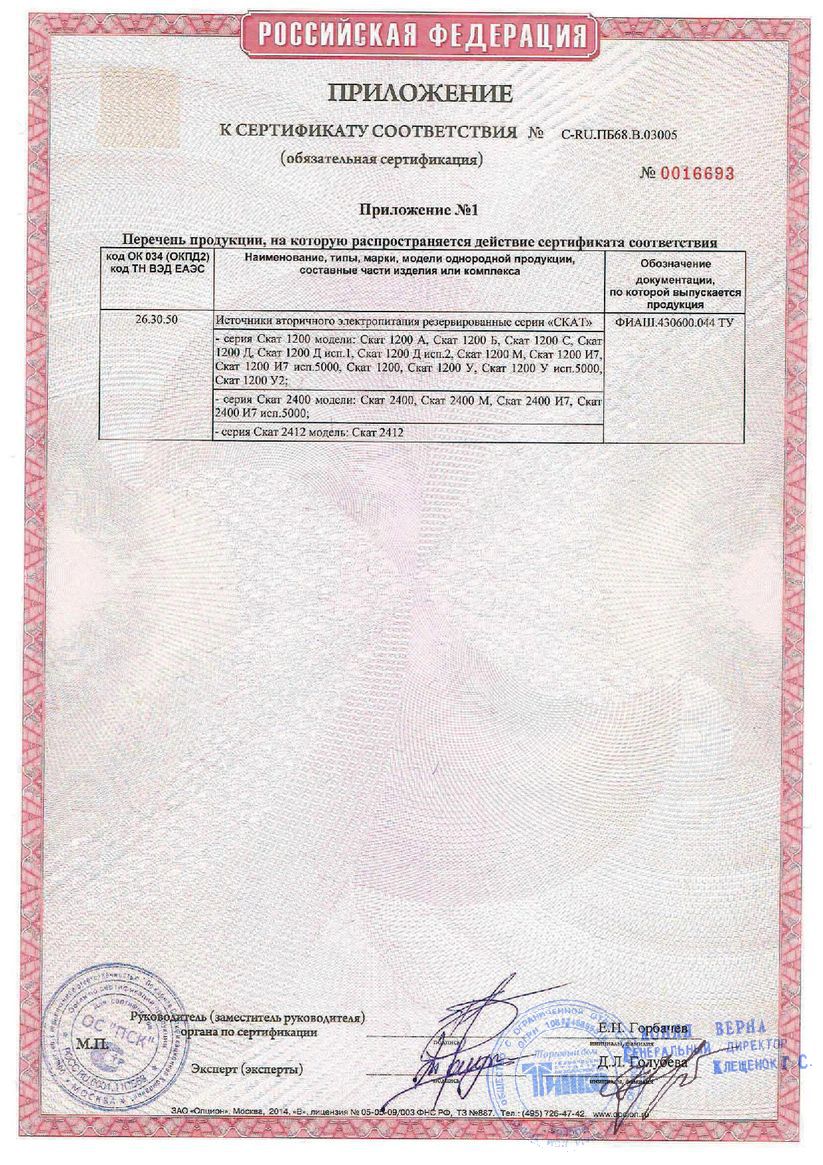

Сертификаты

Тип устройстваИсточник вторичного электропитания резервированный
Световая индикация"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Диагностические выходытип "СК": "Наличие сети"
Напряжение питания, B:
- от сети переменного тока185…242
Потребляемая мощность:
- от сети переменного тока 160 ВА
Выходное напряжение, В:
- при питании от сети переменного тока27.0…27.8
- при питании от аккумуляторной батареи20.0…27.8
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более30
Выходной ток, А:
- номинальный при наличии основного питания4
- максимальный при наличии основного питания4.5
Тип используемого аккумулятора12В 40 Ач
Количество аккумуляторов, шт2
Защита от короткого замыканияЕсть
Защита аккумулятора от глубокого разрядаЕсть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В21…22
Ток заряда аккумуляторной батареи, А0.45…0.55
Степень защитыIP20
Диапазон рабочих температур, °С-10…+40
Габаритные размеры, мм315х219х123

Тип устройства

Источник вторичного электропитания резервированный

- номинальный при наличии основного питания

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

- максимальный при наличии основного питания

4.5

Диагностические выходы

тип "СК": "Наличие сети"

Тип используемого аккумулятора

12В 40 Ач

Напряжение питания, B:

Количество аккумуляторов, шт

- от сети переменного тока

185…242

Защита от короткого замыкания

Есть

Потребляемая мощность:

Защита аккумулятора от глубокого разряда

Есть

- от сети переменного тока

160 ВА

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

21…22

Выходное напряжение, В:

Ток заряда аккумуляторной батареи, А

0.45…0.55

- при питании от сети переменного тока

27.0…27.8

Степень защиты

IP20

- при питании от аккумуляторной батареи

20.0…27.8

Диапазон рабочих температур, °С

-10…+40

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

Габаритные размеры, мм

315х219х123

Выходной ток, А:
